Dettagli:
|
| Serie: | 5s-10s | Tipo della batteria: | Accumulatore litio-ione |
|---|---|---|---|
| Dimensioni: | 74*54mm | Su misura: | Benvenuto |
| Controllo della temperatura: | Sì | Controllo del MOS: | sicuro |
| Evidenziare: | bms dell'Accumulatore litio-ione 10S,Bms dell'Accumulatore litio-ione di NTC,Bms ad alta temperatura 36v di protezione 10s |
||

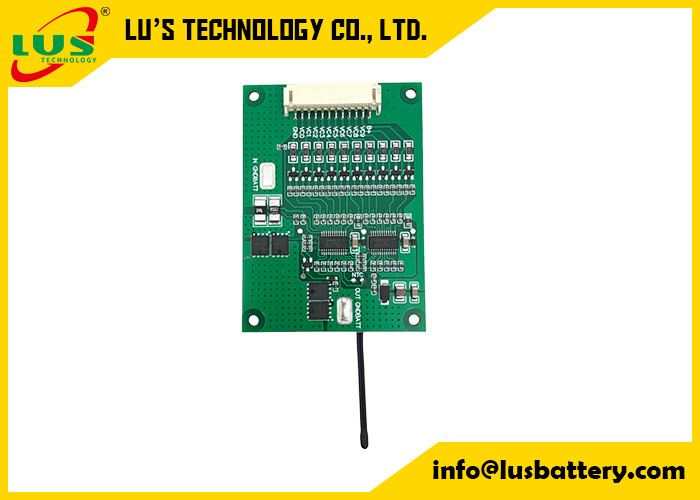

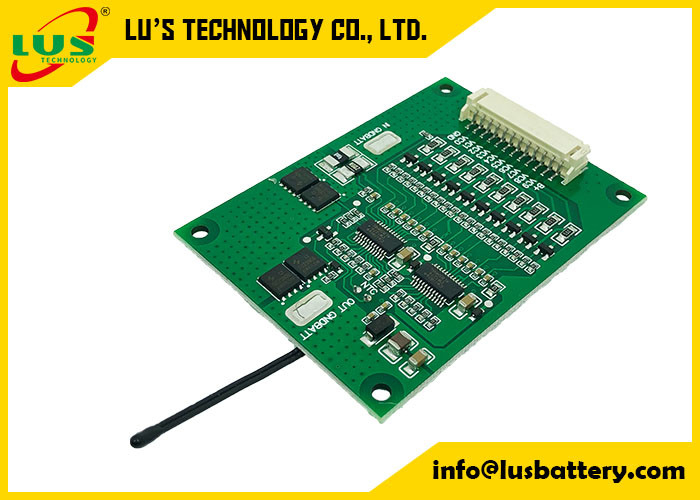

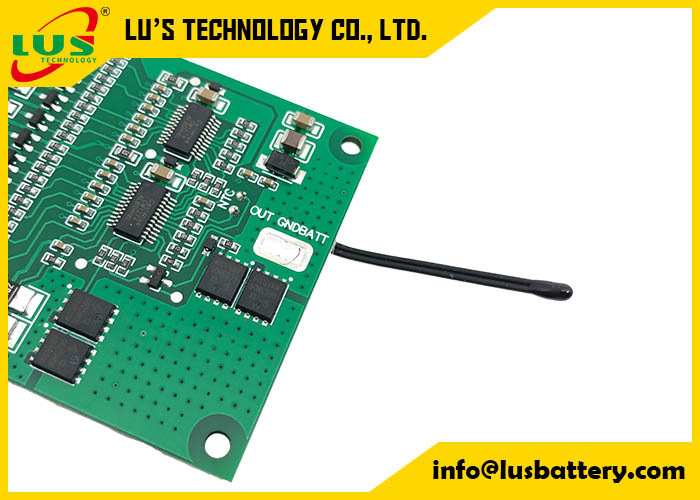

10s bms dell'Accumulatore litio-ione dei bms 36v con i bms di tensione di carica 42v 25a di NTC protezione ad alta temperatura 20A
Questo BMS ha fatto domanda specialmente con il chip di IC di alta qualità per rilevazione di scopo .highly della protezione della batteria al litio
grado di precisione su sovraccarico, sovra-scarico, tensione che equilibra e con rilevazione sulle funzioni di sconnessione dei cavi,
, con le funzioni di carico di protezione.
Ciò è Il PWB per 10 serie 36V (42v) o il pacchetto dell'Accumulatore litio-ione di 7S 24V (29.4V) con la corrente di dispersione costante 25A
e 5A la tassa stimata di corrente di carica .the ed il porto di scarico è differenti. Dimensione: 54*74mm massimi
E possiamo progettare e produrre il circuito della protezione della batteria dentro secondo la richiesta del cliente con sicuro
Funzione:
1) Rilevazione spenta (può essere chiusa quando ha rimosso il PCM dal pacchetto della batteria, per evitare gli incidenti della sicurezza causati dagli utenti lo smontaggio o la sostituzione non autorizzato)
2) Statistiche del MOS dei tempi a temperatura eccessiva di protezione (può chiudere su dopo N cronometra la protezione a temperatura eccessiva per evitare gli incidenti della sicurezza causati da sovraccarico dell'utente)
3) Potere sul cronometrare (può chiudere su dopo gli anni seguenti, di N significa che possiamo progettare un tempo della serratura dipendiamo dal tempo di impiego delle batterie, quindi l'utente non può sostituire le batterie da soli)
4) Contando i tempi di scarico (può progettare la serratura su dopo N volte la tassa e lo scarico, poi se non può essere la conclusione del lavoro di tempo di impiego delle batterie)
5) Aggiunga il cicalino (può fare un suono per ricordare all'utente di caricarsi quando la batteria è immagazzinata a lungo, la tensione è troppo basso dovuto l'autoscarica da proteggere le batterie)
6) Identificazione unica (un numero di identificazione unico può aggiungersi ad ogni bordo per il tracciato del prodotto)
7) Comunicazione di UART (comunicazione con il PC può essere realizzata, alla fissazione e ad osservare dei dati degli oggetti di cui sopra 1-6 prima della consegna)
8) La funzione blu del dente, quindi voi possono controllare lo stato delle batterie dal vostro telefono
Specifiche del PCM per i pacchetti della batteria dello Li-ione 37V (10S)
LUS-BMS10-V1.1
| No. | PARAMETRO | Criterio | |
| 1 | Tensione | Tensione di carica | CC: 42V CC/CV |
| Tensione dell'equilibrio per l'unicellulare | 4.125±0.025V | ||
| 2 | Corrente | Equilibrio corrente per l'unicellulare | 80±5mA |
| Consumo corrente | ≤25μA | ||
| Corrente di carica continua massima | 13.6A | ||
| Corrente di dispersione continua massima | 20A | ||
| 3 | Sopra protezione della tassa | Sopra tensione di rilevazione della tassa per l'unicellulare | 4.25±0.025V |
| Durante tempo di ritardo della tassa | 800mS~1200mS | ||
| Sopra tensione del rilascio della tassa per l'unicellulare | 4.15±0.05V | ||
| 4 | Sopra protezione di scarico | Sopra tensione di rilevazione di scarico per l'unicellulare | 2.80±0.08V |
| Durante tempo di ritardo di rilevazione di scarico | 500~1500mS | ||
| Sopra tensione del rilascio di scarico per l'unicellulare | 3.0±0.1V | ||
| 5 | Sopra protezione corrente | Protezione di sovracorrente della tassa | 24A±10% |
| Ritardo di sovracorrente della tassa | 400~600mS | ||
| Scarichi la sovracorrente protection1 | 55A±10% | ||
| Ritardo time1 di rilevazione | 700~1300mS | ||
| Scarichi la sovracorrente protection2 | 40A±20% | ||
| Ritardo time2 di rilevazione | 800~1200mS | ||
| Stato del rilascio | Tagli il carico, recupero automatico | ||
| 6 | Breve protezione | Stato di rilevazione | Cortocircuito esteriore |
| Tempo di ritardo di rilevazione | 1000mS-1600mS | ||
| Stato del rilascio | Tagli il carico, recupero automatico | ||
| 7 | Resistenza | Circuiti di protezione (MOSFET) | ≤3mΩ |
| 8 | Temperatura | Gamma di temperatura di funzionamento | -25~+70℃ |
| Gamma di temperature di stoccaggio | -40~+125℃ | ||
| Tassa sopra la temperatura | 48.5℃±5℃ | ||
| Tassa alla temperatura | -5℃±5℃ | ||
| Scarico sopra la temperatura | 70℃±5℃ | ||
| Scarico alla temperatura | -25℃±5℃ | ||
