Dettagli:
|
| Dimensione: | 56*46mm | Temperatura: | regolazione |
|---|---|---|---|
| Serie: | adatto a 4s a 7s | OEM: | Benvenuto |
| Evidenziare: | bordo di protezione della batteria al litio di 10S 36V,Bordo di BMS Lithium Battery Protection,Ione BMS del PWB Li |
||

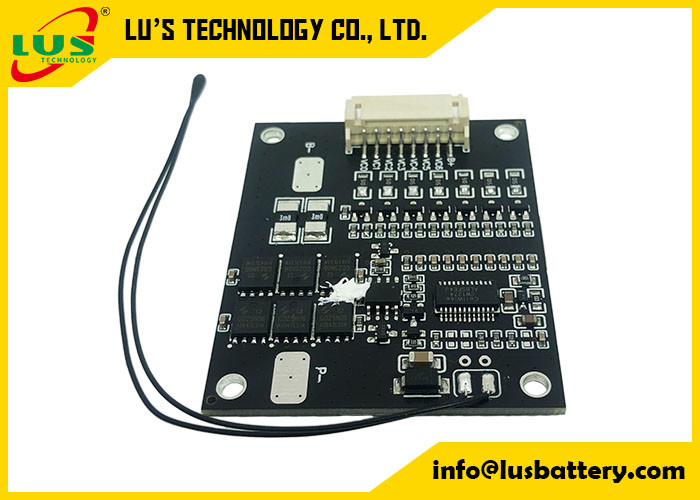

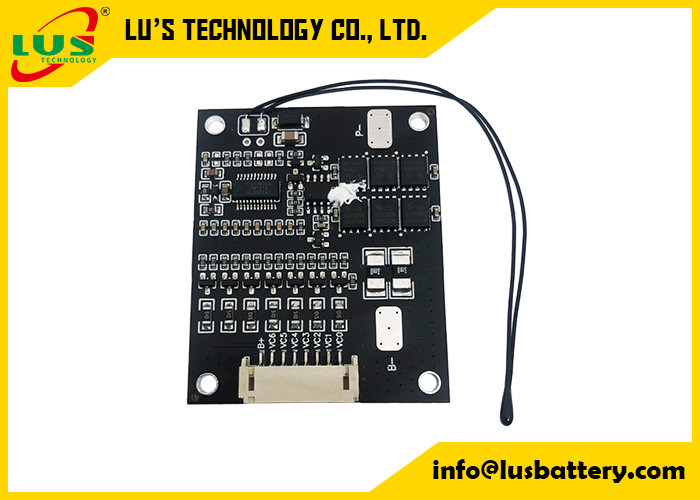

PCM dello Li-ione BMS Battery Balancer del PWB del bordo di protezione della batteria al litio di BMS 10S 36V 15A 20A 35A
10S 50A 36V PCM/PCB/BMS per il Li-polimero di LiNCM dello Li-ione del pacchetto 18650 della batteria al litio 3.7V
PCM del PWB di Bms della batteria al litio di 10S 36V 37V 15A
PCM del PWB dello Li-ione BMS di protezione d 10S 36V 15A di potere del litio
4 - 10 protezione di potere del litio della corda 36V 37V 42V
Sovraccarico, sopra scarico, sopra protezione di cortocircuito e della corrente
La stessa corrente di dispersione del porto 15A
Con il dissipatore di calore ed il cavo di 300mm
Dati:
|
Materiale di base |
FR-4 |
|
Spessore di rame |
2OZ/1OZ |
|
Min. Hole Size |
0.8mm |
|
Minuti linea larghezza |
10/10mil |
|
Interlinea minimo |
10/10mil |
|
Rifinitura di superficie |
HASL |
|
Tipo del bordo |
bordi su due lati |
|
Uso |
Pacchetto della batteria di lipo dello ione di Li |
|
Porto |
stessi o terribile |
|
Dimensione |
56*46mm |
|
Colore |
può essere personalizzato |
Tutte le funzioni possono essere di scegliere come seguono:
1) Rilevazione spenta (può essere chiusa quando ha rimosso il PCM dal pacchetto della batteria, per evitare gli incidenti della sicurezza causati dagli utenti lo smontaggio o la sostituzione non autorizzato)
2) Statistiche del MOS dei tempi a temperatura eccessiva di protezione (può chiudere su dopo N cronometra la protezione a temperatura eccessiva per evitare gli incidenti della sicurezza causati da sovraccarico dell'utente)
3) Potere sul cronometrare (può chiudere su dopo gli anni seguenti, di N significa che possiamo progettare un tempo della serratura dipendiamo dal tempo di impiego delle batterie, quindi l'utente non può sostituire le batterie da soli)
4) Contando i tempi di scarico (può progettare la serratura su dopo N volte la tassa e lo scarico, poi se non può essere la conclusione del lavoro di tempo di impiego delle batterie)
5) Aggiunga il cicalino (può fare un suono per ricordare all'utente di caricarsi quando la batteria è immagazzinata a lungo, la tensione è troppo basso dovuto l'autoscarica da proteggere le batterie)
6) Identificazione unica (un numero di identificazione unico può aggiungersi ad ogni bordo per il tracciato del prodotto)
7) Comunicazione di UART (comunicazione con il PC può essere realizzata, alla fissazione e ad osservare dei dati degli oggetti di cui sopra 1-6 prima della consegna)
8) La funzione di Bluetooth, quindi voi possono controllare lo stato delle batterie dal vostro telefono
L'altro vantaggio:
Individui e protegga la batteria da sovraccarico, sovra--dicharge, cortocircuito di sovracorrente
, temperatura che individua protezione e auotmatically funzione dell'equilibrio di tensione.
Configurazione con i componenti elettronici di qualità superiore (IC di qualità superiore e MOSFET), struttura semplice
la progettazione lo lascerà ha più prestazione di funzionamento stabile di qualità, l'applicazione flessibile (può essere usata per di meno
la batteria di serie lasciando alcuni perni di collegamento allo stato vuoto), serie completa di misure della protezione la ha lasciata funziona bene
senza qualsiasi infulence dagli incidenti inattesi esterni.
Circa i vostri prodotti, appena dicaci le cellule relative di tensione A corrente o attrezzatura ecc,
aiuteremo al recomment i prodotti più adatti per voi. o progettiamo per voi!
PCM 7S per i dati standard del PCM della batteria dello ione del Li:
| No. | PARAMETRO | Criterio | |
| 1 | Tensione | Tensione di carica | CC: 29.4V CC/CV |
| Tensione dell'equilibrio per l'unicellulare | 4.125±0.025V | ||
| 2 | Corrente | Equilibrio corrente per l'unicellulare | 80±5mA |
| Consumo corrente | ≤25μA | ||
| Corrente di carica continua massima | 12A | ||
| Corrente di dispersione continua massima | 26A | ||
| 3 | Sopra protezione della tassa | Sopra tensione di rilevazione della tassa per l'unicellulare | 4.25±0.025V |
| Durante tempo di ritardo della tassa | 800mS~1200mS | ||
| Sopra tensione del rilascio della tassa per l'unicellulare | 4.15±0.05V | ||
| 4 | Sopra protezione di scarico | Sopra tensione di rilevazione di scarico per l'unicellulare | 2.80±0.03V |
| Durante tempo di ritardo di rilevazione di scarico | 800~1200mS | ||
| Sopra tensione del rilascio di scarico per l'unicellulare | 3.0±0.025V | ||
| 5 | Sopra protezione corrente | Protezione di sovracorrente della tassa | 13.33A±10% |
| Ritardo di sovracorrente della tassa | 400~600mS | ||
| Scarichi la sovracorrente protection1 | 33.33A±10% | ||
| Ritardo time1 di rilevazione | 700~1300mS | ||
| Scarichi la sovracorrente protection2 | 66.66A±20% | ||
| Ritardo time2 di rilevazione | 70~130mS | ||
| Stato del rilascio | Tagli il carico, recupero automatico | ||
| 6 | Breve protezione | Stato di rilevazione | Cortocircuito esteriore |
| Tempo di ritardo di rilevazione | 160~240uS | ||
| Stato del rilascio | Tagli il carico, recupero automatico | ||
| 7 | Resistenza | Circuiti di protezione (MOSFET) | ≤1.67mΩ |
| 8 | Temperatura | Gamma di temperatura di funzionamento | -25~+70℃ |
| Gamma di temperature di stoccaggio | -40~+125℃ | ||
| Tassa sopra la temperatura | 48.5℃±5℃ | ||
| Tassa alla temperatura | -5℃±5℃ | ||
| Scarico sopra la temperatura | 70℃±5℃ | ||
| Scarico alla temperatura | -25℃±5℃ | ||

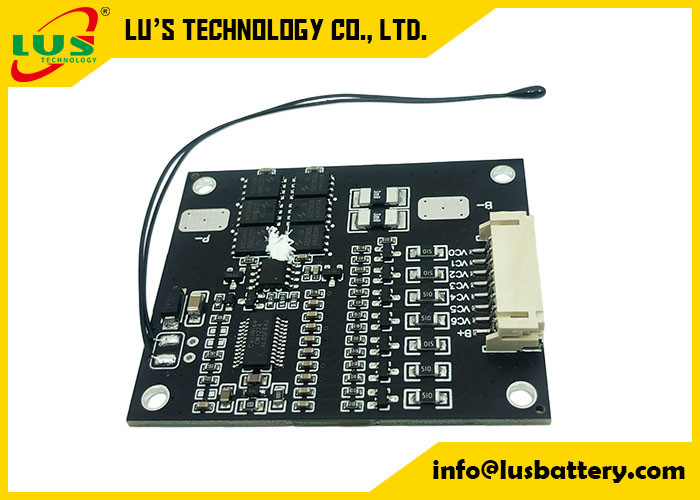

bordo di 7s12A BMS
