Dettagli:
|
| Batteria: | pacchetti della batteria dello Li-ione | Dimensione: | 56*46mm |
|---|---|---|---|
| Temperatura: | regolazione | Serie: | adatto a 4s a 7s |
| Batteria: | 18650 / 26650/32700 | Attività in corso: | 25A massimo |
| Evidenziare: | PCM di Li-Ion Battery,PCM della batteria 7S,Batteria al litio astuta BMS |
||
Smart BMS 4S-7S Li-Ion LiFePo 4 con il parametro che registra 4S 7S 8S 12S 13S 14S 15S 16S 17S 20S per ottenere la batteria al litio
Nome di prodotto: Modulo di circuito di protezione
Modello No: PCM7S25A LN0725
Adatto a 4S ai pacchetti dello litio-ione 7S/batteria polimero/LiFePo4 del litio
Caratteristica:
circuito 1.Protection per il pacchetto della batteria dello Li-ione e del Li-polimero di 37V 10S;
2.BMS fa domanda per 10 la batteria delle cellule Li-ion/Li-polymer in serie;
3.To impediscono i pacchetti della batteria sovraccarico, overdischarge, più corrente, sopra la temperatura, cortocircuito;
equilibrio delle cellule 4.With/funzione di equilibrio;
5.Compatible con sia lo Li-ione che le cellule del Li-polimero.
impianti d'equilibratura di funzione 6.How? dopo che il pacchetto della batteria completamente è caricato. Il PCM individuerà la tensione di ogni cellule e sistemerà il più alta tensione giù finché altre cellule non raggiungano lo stesso livello di tensione. Di conseguenza, aiuta le cellule ha tempo di impiego più lungo.
Tutte le funzioni possono essere di scegliere come seguono:
1) Rilevazione spenta (può essere chiusa quando ha rimosso il PCM dal pacchetto della batteria, per evitare gli incidenti della sicurezza causati dagli utenti lo smontaggio o la sostituzione non autorizzato)
2) Statistiche del MOS dei tempi a temperatura eccessiva di protezione (può chiudere su dopo N cronometra la protezione a temperatura eccessiva per evitare gli incidenti della sicurezza causati da sovraccarico dell'utente)
3) Potere sul cronometrare (può chiudere su dopo gli anni seguenti, di N significa che possiamo progettare un tempo della serratura dipendiamo dal tempo di impiego delle batterie, quindi l'utente non può sostituire le batterie da soli)
4) Contando i tempi di scarico (può progettare la serratura su dopo N volte la tassa e lo scarico, poi se non può essere la conclusione del lavoro di tempo di impiego delle batterie)
5) Aggiunga il cicalino (può fare un suono per ricordare all'utente di caricarsi quando la batteria è immagazzinata a lungo, la tensione è troppo basso dovuto l'autoscarica da proteggere le batterie)
6) Identificazione unica (un numero di identificazione unico può aggiungersi ad ogni bordo per il tracciato del prodotto)
7) Comunicazione di UART (comunicazione con il PC può essere realizzata, alla fissazione e ad osservare dei dati degli oggetti di cui sopra 1-6 prima della consegna)
8) La funzione di Bluetooth, quindi voi possono controllare lo stato delle batterie dal vostro telefono
Specificazione (il criterio può essere regolabile come custominzed):
| No. | PARAMETRO | Criterio | |
| 1 | Tensione | Tensione di carica | CC: 29.4V CC/CV |
| Tensione dell'equilibrio per l'unicellulare | 4.125±0.025V | ||
| 2 | Corrente | Equilibrio corrente per l'unicellulare | 80±5mA |
| Consumo corrente | ≤25μA | ||
| Corrente di carica continua massima | 12A | ||
| Corrente di dispersione continua massima | 26A | ||
| 3 | Sopra protezione della tassa | Sopra tensione di rilevazione della tassa per l'unicellulare | 4.25±0.025V |
| Durante tempo di ritardo della tassa | 800mS~1200mS | ||
| Sopra tensione del rilascio della tassa per l'unicellulare | 4.15±0.05V | ||
| 4 | Sopra protezione di scarico | Sopra tensione di rilevazione di scarico per l'unicellulare | 2.80±0.03V |
| Durante tempo di ritardo di rilevazione di scarico | 800~1200mS | ||
| Sopra tensione del rilascio di scarico per l'unicellulare | 3.0±0.025V | ||
| 5 | Sopra protezione corrente | Protezione di sovracorrente della tassa | 13.33A±10% |
| Ritardo di sovracorrente della tassa | 400~600mS | ||
| Scarichi la sovracorrente protection1 | 33.33A±10% | ||
| Ritardo time1 di rilevazione | 700~1300mS | ||
| Scarichi la sovracorrente protection2 | 66.66A±20% | ||
| Ritardo time2 di rilevazione | 70~130mS | ||
| Stato del rilascio | Tagli il carico, recupero automatico | ||
| 6 | Breve protezione | Stato di rilevazione | Cortocircuito esteriore |
| Tempo di ritardo di rilevazione | 160~240uS | ||
| Stato del rilascio | Tagli il carico, recupero automatico | ||
| 7 | Resistenza | Circuiti di protezione (MOSFET) | ≤1.67mΩ |
| 8 | Temperatura | Gamma di temperatura di funzionamento | -25~+70℃ |
| Gamma di temperature di stoccaggio | -40~+125℃ | ||
| Tassa sopra la temperatura | 48.5℃±5℃ | ||
| Tassa alla temperatura | -5℃±5℃ | ||
| Scarico sopra la temperatura | 70℃±5℃ | ||
| Scarico alla temperatura | -25℃±5℃ | ||
L'altro vantaggio:
Individui e protegga la batteria da sovraccarico, sovra--dicharge, cortocircuito di sovracorrente
, temperatura che individua protezione e auotmatically funzione dell'equilibrio di tensione.
Configurazione con i componenti elettronici di qualità superiore (IC di qualità superiore e MOSFET), struttura semplice
la progettazione lo lascerà ha più prestazione di funzionamento stabile di qualità, l'applicazione flessibile (può essere usata per di meno
la batteria di serie lasciando alcuni perni di collegamento allo stato vuoto), serie completa di misure della protezione la ha lasciata funziona bene
senza qualsiasi infulence dagli incidenti inattesi esterni.
Circa i vostri prodotti, appena dicaci le cellule relative di tensione A corrente o attrezzatura ecc,
aiuteremo al recomment i prodotti più adatti per voi. o progettiamo per voi!

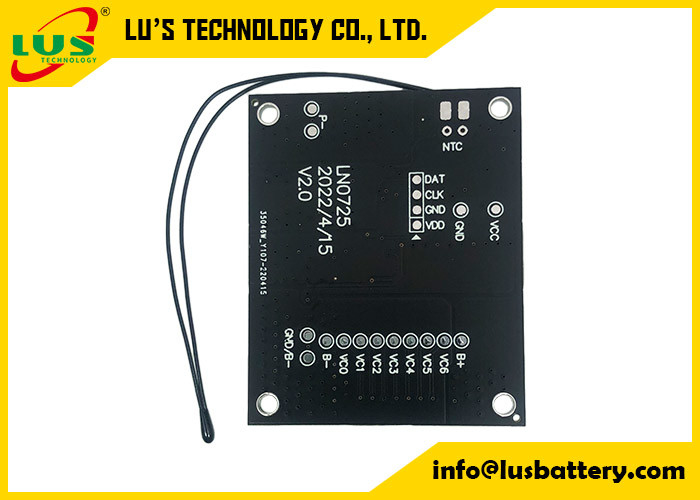

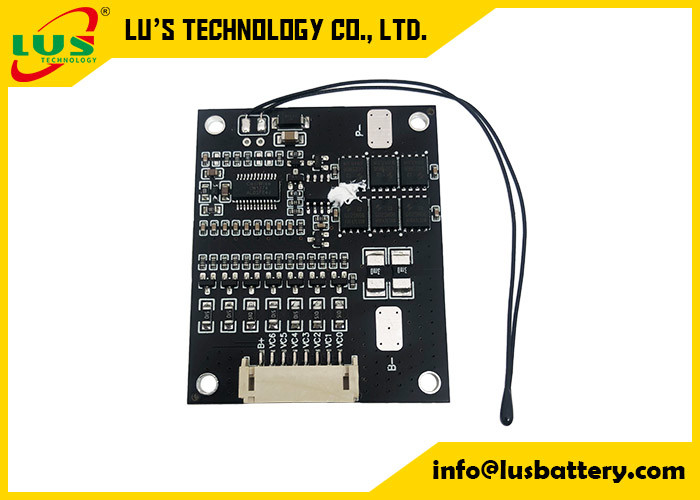

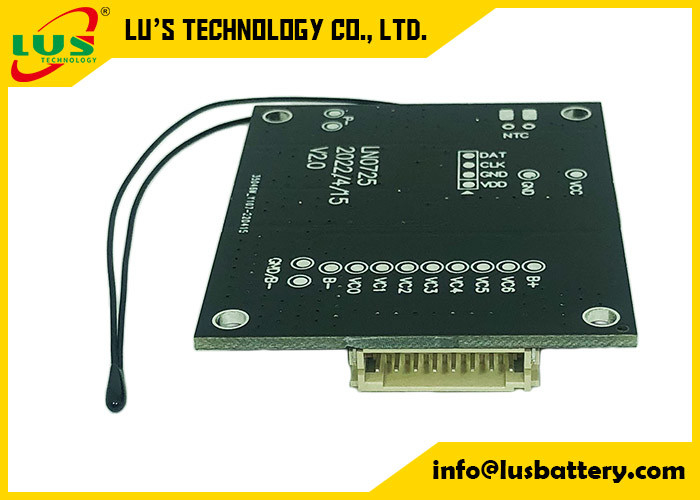

Immagine:
