Modello: Batteria 9V 1200mAh del manganese del litio di CR9V 3V
Modo dell'Assemblea:
Tre cellule in serie in caso di alluminio 3S1P
Valutazione
| Tipo |
Batteria eliminabile |
Non batteria ricaricabile |
| Nome |
Batteria del diossido del manganese del litio |
Batteria Limno2 |
| Modello |
CR9V |
CP9V |
| Capacità |
1200mah |
Unicellulare |
| Corrente di dispersione massima |
300mA |
A 23±2℃, durata di scarico della batteria per 3
secondi e supporto 27 secondi, può scaricare almeno il valore massimo di scarico di impulso che ha valutato la capacità 50% può permettere
|
|
Taglio di scarico
Tensione
|
5,4 V |
|
| Temperatura di funzionamento |
-20℃~ +60℃ |
Superi la gamma di temperatura di funzionamento potrebbe condurre a riduzione di tensione di funzionamento della batteria o persino ad un rischio per la sicurezza. |
| temperatura di stoccaggio |
-5 ℃~+35℃ |
9.15V~9.75V |
| Durata di conservazione |
10 anni |
Umidità relativa
Temperatura
-5 ℃~+35℃
|
| Peso delle cellule |
Approssimativamente: 32 g |
|
| Tasso di autoscarica |
2% |
Dallo stato raccomandato, il tasso 2% di autoscarica può aumentare. |
| Dimensione del raduno |
Lunghezza: 49.0mm Max Width: 27,5 millimetri Max Thickness: massimo 17,5 millimetri |
Peso misurato di 300gf ad un ± 1 di 25 ℃
℃.Not compreso il cavo di collegamento della batteria.
|
Collegamento della linguetta
1 saldatura a ultrasuoni o la saldatura a punti è raccomandata per collegare la batteria con il PCM o
altre parti.
2 se la linguetta deve essere saldata al PCM, le istruzioni sotto sono molto importanti da assicurarsi
prestazione della batteria.
a) Il ferro della lega per saldatura dovrebbe essere cassaforte di ESD ed a temperatura controllata.
b) La temperatura di saldatura non dovrebbe superare 350±10℃.
c) Il tempo di saldatura non dovrebbe essere più lungo di 3 secondi.
d) I tempi di saldatura non dovrebbero essere meno che 5.
e) Lasci il basso fresco della linguetta della batteria prima della saldatura ancora.
f) Il calore diretto al corpo cellulare è proibito rigorosamente. La batteria sarà danneggiata dal calore qui sopra
approssimativamente 60ºC.
Riparazione delle cellule
1 la cellula dovrebbe essere riparato al pacchetto della batteria dalla sua grande area.
2 non ci dovrebbero essere spigoli all'area di contatto dell'assemblea.
3 cellule devono essere tenute saldamente nel pacchetto della batteria; al movimento non è permesso.
4 lo spessore totale (lo spessore delle cellule più lo spessore dei materiali ausiliarii, per esempio spugna
riempia, isoli il cuscinetto, il nastro ecc) non può superare la stanza interna della custodia in plastica, nell'ordine
per impedire la cellula il danno e l'edizione sicura.
Prova di sicurezza
|
No.
|
Oggetto
|
Condizioni di esecuzione e metodo
|
Norma
|
|
1
|
Cortocircuito
|
Una batteria è messa in cortocircuito per 1 ora a
0.04Ω.
|
UL1642
Nessun'esplosione, nessun fuoco
|
|
2
|
Colpo di calore
|
La cellula è disposta in una camera termica. La temperatura è sollevata a 130±2ºC al tasso
(5±2ºC) di /min e tenuto per 10 minuti, quindi si è raffreddato alla temperatura ambiente al tasso di
5±2ºC/min.
|
UL1642
Nessun'esplosione, nessun fuoco
|
|
3
|
Prova di calore e di umidità
|
Una batteria è disposta in una scatola per 48 ore dove la temperatura è 40ºC±2ºC e
l'umidità relativa è 90%~95%
|
UL1642
Nessun'esplosione, nessun fuoco
|

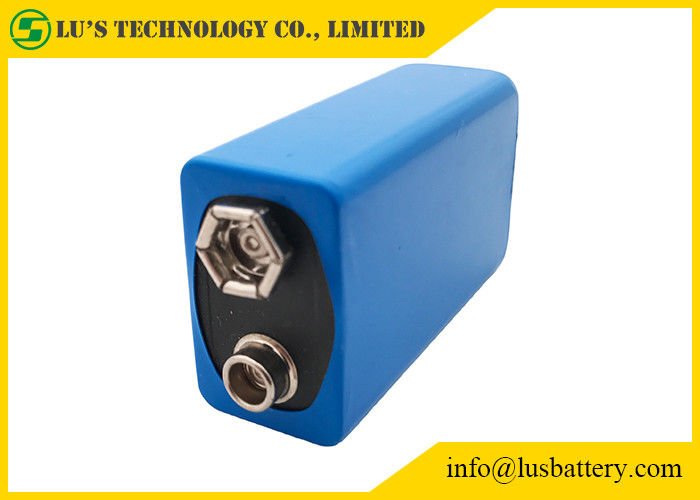

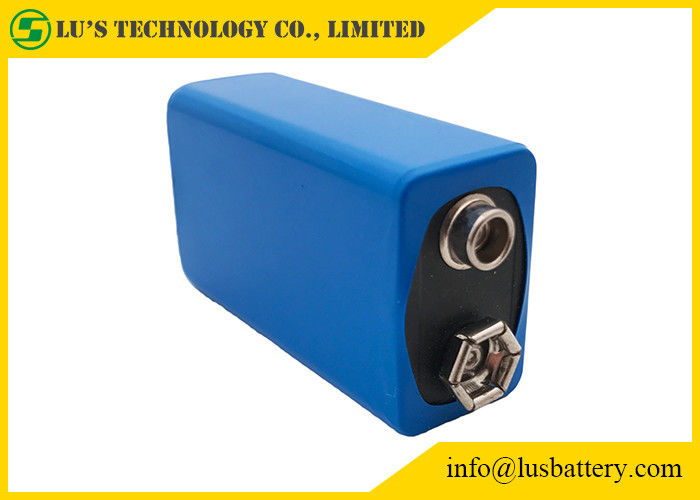

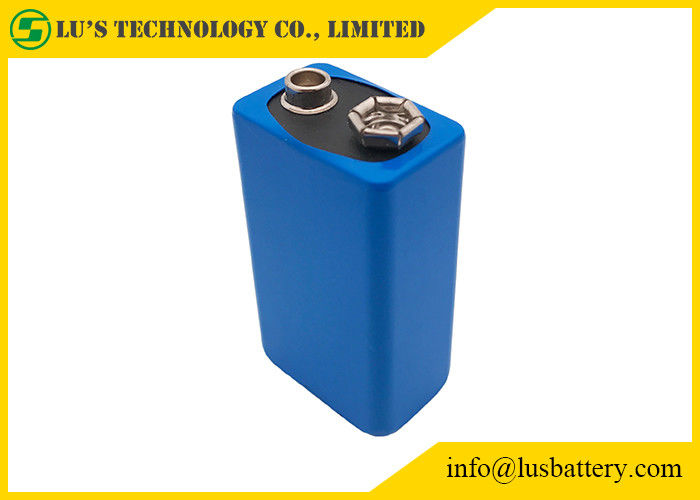

Immagine del prodotto:
