Dettagli:
|
| Tensione in uscita: | 24V | Corrente d'uscita: | 0.42A, 416mA |
|---|---|---|---|
| Tensione in ingresso: | 100-240V, 70-350VDC | Potere stimato: | 90-245 |
| Perdita a vuoto: | <0> | LOGO: | Può essere personalizzato |
| MODULO DI POTERE: | 10W 24V | Termine d'esecuzione: | 3-5 giorni |
| Evidenziare: | CA di DC24v ad alimentatore in CC,CA 0.42A ad alimentatore in CC,Hilink 10M24 |
||

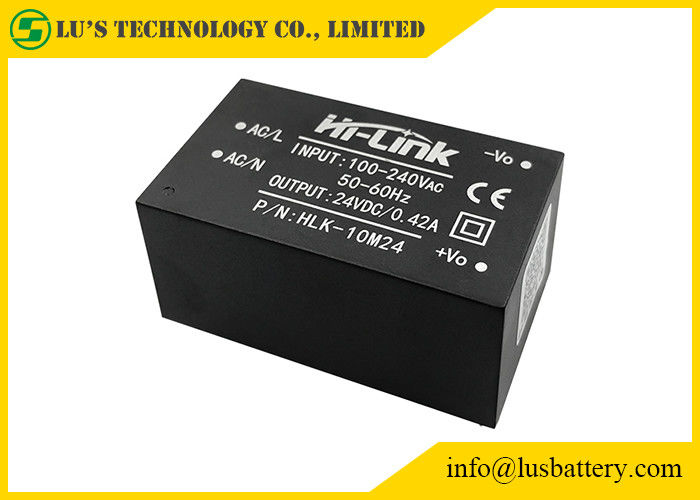

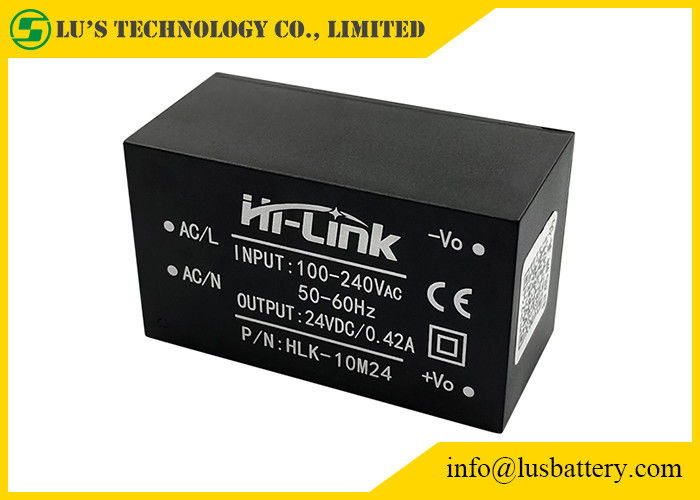

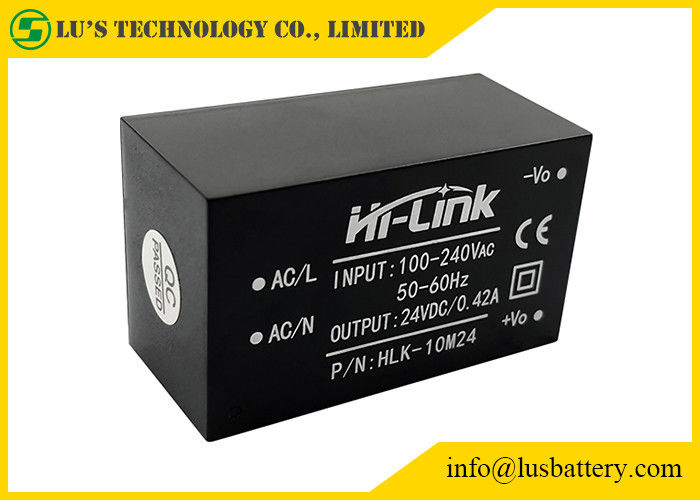

modulo di potere Ultra-compatto 10W:
Modulo di CC 24v di CA per il disegno di commutazione scendere dell'alimentazione elettrica di potere 10W:
CONVERTITORE DI CC DI CA:
| Oggetti | Parametri tecnici | Unità | Note |
| Tensione a vuoto della potenza nominale | 24±0.1 | VCC | |
| Tensione in uscita tated pieno carico | 24±0.2 | VCC | |
| Corrente d'uscita massima di periodo ridotto | ≥480 | mA | |
| Corrente d'uscita massimo di molto tempo | ≥420 | mA | |
| Regolazione del voltaggio | ±2 | % | |
| Regolamento del carico | ±0.5 | % | |
| Ondulazione dell'uscita e rumore (mVp-p) | ≤70 ha valutato la tensione in ingresso, pieno carico dell'uscita. Con la prova dell'oscilloscopio di larghezza di banda 20MHz, del lato 10uF del carico e di capacità 0.1uF | sistemi MV | |
| La commutazione inserita/disinserita oltrepassa l'ampiezza | (Tensione in ingresso stimata, uscita più il carico di 10%) ≤5 | %Vo | |
| Protezione di sovracorrente dell'uscita | 110-150% del carico dell'uscita massima | ||
| Protezione di cortocircuito dell'uscita | Cortocircuito diretto nell'uscita normale e nel ritorno automatico all'operazione normale dopo rimozione del cortocircuito | NO--danno all'intero dispositivo |
Caratteristiche d'ingresso
(prova al ℃ di temperatura ambiente 20).
Unità tecnica di criteri di nome dell'oggetto
Tensione in ingresso stimata 100-240 VCA
Gamma di tensione in ingresso 90-264 VCA
Corrente di ingresso massima ≤0.2 A
Impulso di corrente di ingresso; ≤10 A
tensione in ingresso massima ≤270 VCA
Entri in spettrografia di massa lenta di inizio ≤50
L'efficienza introdotta Vin=110VAc di bassa tensione, ha prodotto 69% interamente-load≥
Efficienza ad alta tensione introdotta Vin=220VAc, uscita 70% interamente-load≥
Affidabilità a lungo termine MTBF≥100,000 h
Tensione +5±0.1 VCC della potenza nominale del carico
Tensione completa +5±0.2 VCC della potenza nominale
Corrente d'uscita massima a breve termine ≥1000 mA
La corrente d'uscita massima a lungo ≥600 mA
± 0.2% di Voltage Regulation
± 0.5% di regolamento del carico
Ondulazione e rumore dell'uscita
(mVp-p) ≤50
Tensione in ingresso stimata, pieno carico. Facendo uso di 20MHz della larghezza di banda,
Il condensatore 10uF e 0.1uF del lato del carico da provare. sistemi MV
Il commutatore oltrepassa il Vo del ≤ 5% di ampiezza (tensione in ingresso stimata e carico dell'uscita più 10%)
Protezione 150-200% di sovracorrente dell'uscita del carico massimo A dell'uscita
Il cortocircuito diretto della protezione di cortocircuito dell'uscita all'uscita normale, riprende automaticamente l'operazione normale dopo un breve
rimozione del circuito
invertitori & convertitori:
| Modello NO. | Dimensione (millimetri) | Peso (g) | (w) potenza di uscita | Tensione in uscita (v) | Corrente d'uscita (mA) | Efficienza % (TIPO) |
| HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3,3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
| HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |
