Dettagli:
|
Nome di prodotto: | Alimentazione elettrica del commutatore di CC di CA | Materiale: | Bordo del PWB |
---|---|---|---|
Protezione: | SCP OVP OTP OCP | Corrente d'uscita: | 450mA, 0A-1A |
Frequenza dell'uscita: | 50-60Hz | Tensione in uscita: | CC 12V/5W |
Evidenziare: | moduli di alimentazione 450mA,Moduli di alimentazione di Hilink 5M12,commutazione dell'alimentazione elettrica del PWB 5W |

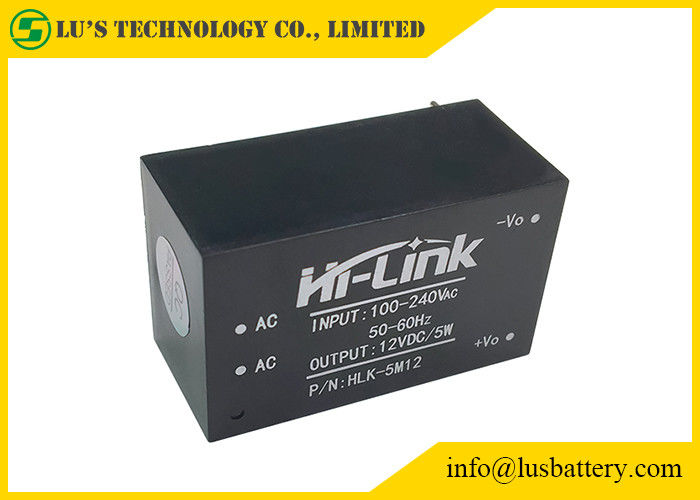

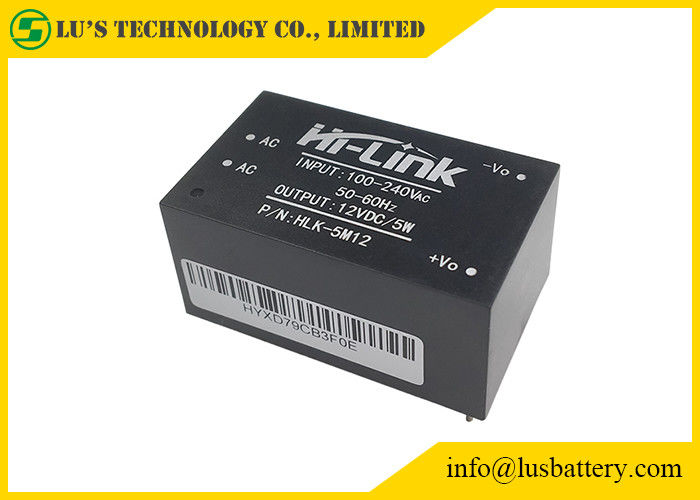

modulo di potere ultra piccolo di serie 5W
5M03/5M05/5M09/5M12/5M24
Modello NO. | Dimensione (millimetri) | Peso (g) | (w) potenza di uscita | Tensione in uscita (v) | Corrente d'uscita (mA) | Efficienza % (TIPO) |
HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 |
La ultra-piccola alimentazione elettrica del modulo di serie 5W è un piccolo-volume, rifornimento del odule di corrente continua di CA di alto-efficienza.
Oggetti | Parametri tecnici | Unità | Note |
Tensione a vuoto della potenza nominale | 12.0±0.1 | VCC | |
Tensione in uscita tated pieno carico | 12.0±0.2 | VCC | |
Corrente d'uscita massima di periodo ridotto | ≥540 | mA | |
Corrente d'uscita massimo di molto tempo | 450 | mA | |
Regolazione del voltaggio | ±0.2 | % | |
Regolamento del carico | ±0.5 | % | |
Efficienza introdotta di bassa tensione | Vin=115Vac, uscita load≥69 pieno | % | |
Efficienza ad alta tensione introdotta | 3Vin=230Vac, uscita load≥70 pieno | % | |
Ondulazione dell'uscita e rumore (mVp-p) | ≤70 ha valutato la tensione in ingresso, pieno carico dell'uscita. Con la prova dell'oscilloscopio di larghezza di banda 20MHz, del lato 10uF del carico e di capacità 0.1uF | sistemi MV | |
La commutazione inserita/disinserita oltrepassa l'ampiezza | (Tensione in ingresso stimata, uscita più il carico di 10%) ≤5 | %Vo | |
Protezione di sovracorrente dell'uscita | Carico massimo 110-150% dell'uscita | ||
Protezione di cortocircuito dell'uscita | Cortocircuito diretto nell'uscita normale e nel ritorno automatico all'operazione normale dopo rimozione del cortocircuito | NO--danno all'intero dispositivo |
Caratteristiche di prodotto
1. Volume ultrasottile, ultra-piccolo, più piccolo;
2. Tensione in ingresso universale globale (90~265Vac)
3. Basso consumo energetico, protezione dell'ambiente verde, perdita a vuoto<0>
4. Ondulazione bassa, a basso rumore
5. Recupero cortocircuito e di protezione e di auto ad alto rendimento di sovracorrente
6. Alta efficienza, densità di alto potere
7. Tensione 3000Vac di isolamento dell'uscita e dell'input
8. pieno carico 100% che invecchia e che prova
9. L'alta affidabilità, progettazione di lunga vita, orario di lavoro continuo è maggior di 100.000 ore;
10. UL di raduno, requisiti del CE; progettazione per soddisfare richiesta di prova di sicurezza e di contabilità elettromagnetica;
11. Facendo uso di impregnazione di plastica impermeabile rispettosa dell'ambiente di alta qualità, umidità, vibrazione, acqua e
polvere per rispettare le norme IP65
12. Soluzioni economiche, redditizie
13. Lavoro senza circuito esterno
14. periodo di garanzia di qualità di 1 anno
Modulo intelligente di Hilink:
Tipo | Descrizione | Inputvoltage | Efficienza |
HLK-2M03 | Powermodule2W3.3V | 90-245Vac | 69% |
HLK-2M05 | Powermodule2W5V | 90-245Vac | 69% |
HLK-2M09 | Powermodule2W9V | 90-245Vac | 69% |
HLK-2M12 | Powermodule2W12V | 90-245Vac | 69% |
HLK-2M15 | Powermodule2W15V | 90-245Vac | 69% |
HLK-2M24 | Powermodule2W24V | 90-245Vac | 69% |
HLK-PM01 | Powermodule3W5V | 90-265Vac | 72% |
HLK-PM03 | Powermodule3W3.3V | 90-265Vac | 72% |
HLK-PM09 | Powermodule3W9V | 90-265Vac | 75% |
HLK-PM12 | Powermodule3W12V | 90-265Vac | 75% |
HLK-PM15 | Powermodule3W15V | 90-265Vac | 75% |
HLK-PM24 | Powermodule3W24V | 90-265Vac | 75% |
HLK-5M03 | Powermodule5W3.3V | 90-265Vac | 72% |
HLK-5M05 | Powermodule5W5V | 90-265Vac | 72% |
HLK5M09 | Powermodule5W9V | 90-265Vac | 75% |
HLK-5M12 | Powermodule5W12V | 90-265Vac | 75% |
HLK-5M15 | Powermodule5W15V | 90-265Vac | 75% |
HLK-5M24 | Powermodule5W24V | 90-265Vac | 75% |
HLK-10M03 | Powermodule10W3.3V | 90-265Vac | 72% |
HLK-10M05 | Powermodule10W5V | 90-265Vac | 72% |
HLK-10M09 | Powermodule10W9V | 90-265Vac | 78% |
HLK-10M12 | Powermodule10W12V | 90-265Vac | 78% |
HLK-10M15 | Powermodule10W15V | 90-265Vac | 78% |
HLK-10M24 | Powermodule10W24V | 90-265Vac | 78% |
HLK-20M05 | Powermodule20W5V | 90-265Vac | 80% |
HLK-20M09 | Powermodule20W9V | 90-265Vac | 80% |
HLK-20M12 | Powermodule20W12V | 90-265Vac | 80% |
HLK-20M15 | Powermodule20W15V | 90-265Vac | 80% |
HLK-20M24 | Powermodule20W24V | 90-265Vac | 84% |
HLK-30M09 | Powermodule30W9V | 90-265Vac | 90% |
HLK-30M12 | Powermodule30W12V | 90-265Vac | 90% |
HLK-30M15 | Powermodule30W15V | 90-265Vac | 90% |
HLK-30M24 | Powermodule30W24V | 90-265Vac | 90% |
HLK-40M09 | Powermodule40W9V | 90-265Vac | 90% |
HLK-40M12 | Powermodule40W12V | 90-265Vac | 90% |
HLK-40M15 | Powermodule40W15V | 90-265Vac | 90% |
HLK-40M24 | Powermodule40W24V | 90-265Vac | 90% |
