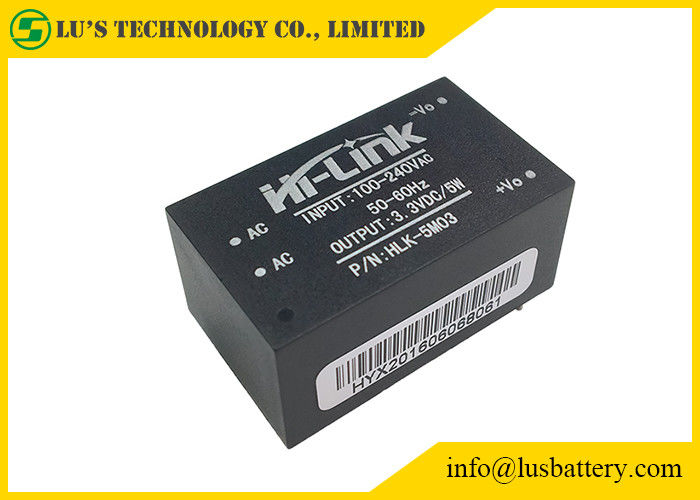

600mA 50W 106Kpa 220v al convertitore di CC di CA di 3.3v Hilink 5M03

1. Caratteristiche di prodotto

1). UL di raduno, requisiti del CE
2). Ultrasottile, ultra-piccolo
3). Tutto l'input di tensione (CA: 90 ~ 264V)
4). Ondulazione ed a basso rumore bassi
5). Sovraccarico dell'uscita e protezione di cortocircuito
6). Alta efficienza, densità di alto potere
7). Il prodotto è destinato per soddisfare le richieste della prova della sicurezza e di contabilità elettromagnetica
8). Basso consumo energetico, protezione dell'ambiente, perdita a vuoto <0>
9).100% carichi che invecchiano e che provano
10)perio della garanzia da .1 anni



2. Stato dell'ambiente

Unità tecnica di criteri di nome dell'oggetto
℃ di temperatura -20-+60 di operazione
℃ di temperatura -40-+80 del deposito
Umidità relativa 5 95%
Modo di raffreddamento che si raffredda tramite la radiazione
Pressione atmosferica 80-106 Kpa
Elevazione ≤2000 m. del livello del mare
Coefficiente 10~500Hz, 2G10min di vibrazione di vibrazione. /1cycle, 60min.each lungo la X, Y, asce di Z

caratteristica 3.Electrical

1. Caratteristiche d'ingresso (prova al ℃ di temperatura ambiente 20).

Unità tecnica di criteri di nome dell'oggetto
Tensione in ingresso stimata 100-240 VCA
Gamma di tensione in ingresso 90-264 VCA
Corrente di ingresso massima ≤0.2 A
Impulso di corrente di ingresso; ≤10 A
tensione in ingresso massima ≤270 VCA
Entri in spettrografia di massa lenta di inizio ≤50
L'efficienza introdotta Vin=110VAc di bassa tensione, ha prodotto 69% interamente-load≥
Efficienza ad alta tensione introdotta Vin=220VAc, uscita 70% interamente-load≥
Affidabilità a lungo termine MTBF≥100,000 h
Tensione +5±0.1 VCC della potenza nominale del carico
Tensione completa +5±0.2 VCC della potenza nominale
Corrente d'uscita massima a breve termine ≥1000 mA
La corrente d'uscita massima a lungo ≥600 mA
± 0.2% di Voltage Regulation
± 0.5% di regolamento del carico
Ondulazione e rumore dell'uscita
(mVp-p) ≤50
Tensione in ingresso stimata, pieno carico. Facendo uso di 20MHz della larghezza di banda,
Il condensatore 10uF e 0.1uF del lato del carico da provare. sistemi MV
Il commutatore oltrepassa il Vo del ≤ 5% di ampiezza (tensione in ingresso stimata e carico dell'uscita più 10%)
Protezione 150-200% di sovracorrente dell'uscita del carico massimo A dell'uscita
Il cortocircuito diretto della protezione di cortocircuito dell'uscita all'uscita normale, riprende automaticamente l'operazione normale dopo una rimozione di cortocircuito
