Dettagli:
|

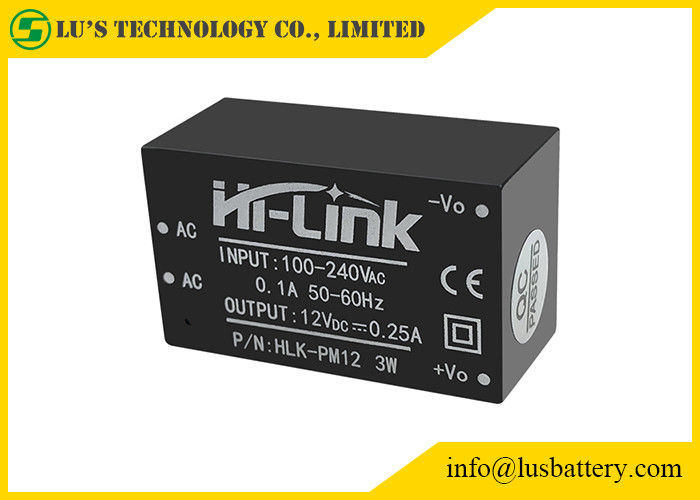

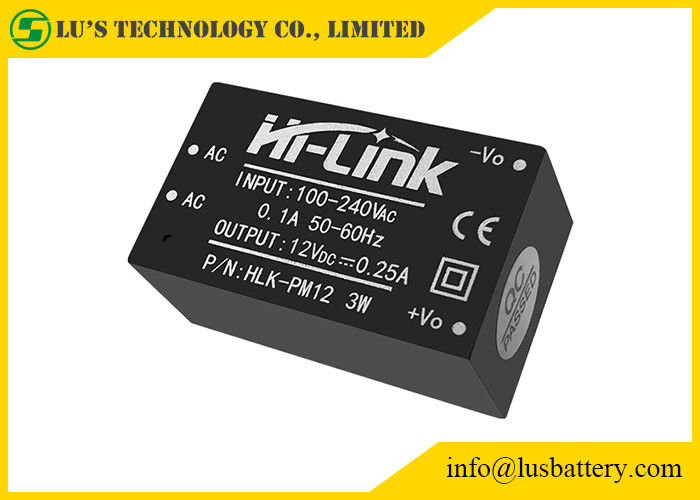

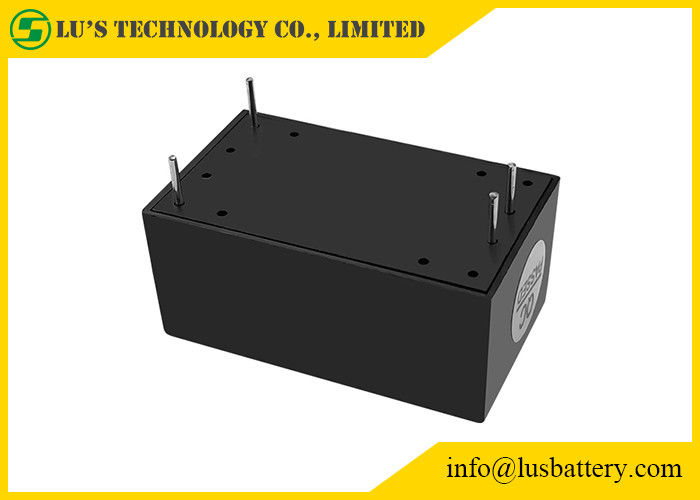

| nome: | modulo di CC di CA | Numero: | HLK-PM12 |
|---|---|---|---|
| Configurazione: | isolato | Tensione in uscita: | 12V |
| Corrente d'uscita: | 250mA | LOGO: | Può essere personalizzato |
| Evidenziare: | convertitore del trasformatore di CA di 2v 3a,Convertitore del trasformatore di CA 250MA,Alimentazione elettrica di commutazione HLK-PM12 |
||
| Modello NO. | Dimensione (millimetri) | Peso (g) | (w) potenza di uscita | Tensione in uscita (v) | Corrente d'uscita (mA) | Efficienza % (TIPO) |
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3,3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 |
hilink pm12 dello stabilizzatore di tensione:
bordo ultra piccolo del PWB di serie 3W
PM03L/PM01L/PM09L/PM12L/PM15L/PM24L
| Oggetti | Parametri tecnici | Unità | Note |
| Tensione a vuoto della potenza nominale | 12.0±0.1 | VCC | |
| Tensione in uscita tated pieno carico | 12.0±0.2 | VCC | |
| Corrente d'uscita massima di periodo ridotto | ≥350 | mA | |
| Corrente d'uscita massimo di molto tempo | 250 | mA | |
| Regolazione del voltaggio | ±0.2 | % | |
| Regolamento del carico | ±0.5 | % | |
| Efficienza introdotta di bassa tensione | Vin=115Vac, uscita load≥73 pieno | % | |
| Efficienza ad alta tensione introdotta | 3Vin=230Vac, uscita load≥73 pieno | % | |
| Ondulazione dell'uscita e rumore (mVp-p) | ≤120 ha valutato la tensione in ingresso, pieno carico dell'uscita. Con la prova dell'oscilloscopio di larghezza di banda 20MHz, del lato 10uF del carico e di capacità 0.1uF | sistemi MV | |
| La commutazione inserita/disinserita oltrepassa l'ampiezza | (Tensione in ingresso stimata, uscita più il carico di 10%) ≤5 | %Vo | |
| Protezione di sovracorrente dell'uscita | Carico massimo 110-150% dell'uscita | ||
| Protezione di cortocircuito dell'uscita | Cortocircuito diretto nell'uscita normale e nel ritorno automatico all'operazione normale dopo rimozione del cortocircuito | NO--danno all'intero dispositivo |
Caratteristiche di sicurezza:
Prodotti 1 destinati per incontrare UL, requisiti di certificazione di sicurezza del CE.
Sicurezza 2 e compatibilità elettromagnetica
Progettato con l'input dell'UL 0.5A ha certificato l'assicurazione;
Bordo del PWB facendo uso di produzione placcata di rame su due lati del piatto, materiale per il livello di valutazione del fuoco 94-V0;
Norme di sicurezza: Conformità with UL1012, EN60950, UL60950
Tensione dell'isolamento: IO/P-O/P: 2500VAC
Resistenza di isolamento: Io/RH ℃ Ohms/500VDC 25 70% P>/di PO 100M
Conduzione e radiazione: aderisca a EN55011, EN55022 (CISPR22)
Scarica elettrostatica: Livello 4 8kV/15kV en/di IEC 61000-4-2
Immunità di radiazione di rf: L'IEC/en 61000-4-3 vede la nota di applicazione
Progettazione di sicurezza di 3 temperature
Alla temperatura ambiente, i condensatori di questo potere, la superficie interna della temperatura massima del convertitore principale non supera 90
℃;
La temperatura in superficie massima di Shell non supera il ℃ 60
