Dettagli:
|
| nome: | mini modulo di alimentazione | Uso: | commutatore intelligente isolato della famiglia scendere |
|---|---|---|---|
| Tensione: | 9VDC | Corrente: | 2200mA |
| LOGO: | Su misura | Frequenza dell'uscita: | 50/60HZ |
| Campioni: | 2 pc liberi | ||
| Evidenziare: | linea elettrica 20W modulo di potere,linea elettrica 2200mA modulo di potere,HLK20M09 |
||
Nota: prova alla temperatura ambiente
|
Nome di progetto
|
Criterial tecnico
|
Unità
|
Nota
|
|
Tensione in ingresso stimata
|
100-240
|
VCA
|
|
|
Gamma di tensione in ingresso
|
85-264
|
VCA
|
o 70-350Vdc
|
|
Corrente di ingresso massima
|
≤0.6
|
|
|
|
Punta di corrente introdotta
|
≤34
|
|
|
|
Inizio lento introdotto
|
≤50
|
spettrografia di massa
|
|
|
Alta tensione introdotta
|
MTBF≥100000
|
%
|
|
|
efficienza
|
|||
|
Affidabilità a lungo termine
|
2A/250Vac
|
h
|
|
|
Fusibile esterno
|
|
|
fusibile lento
|
|
raccomandazione
|

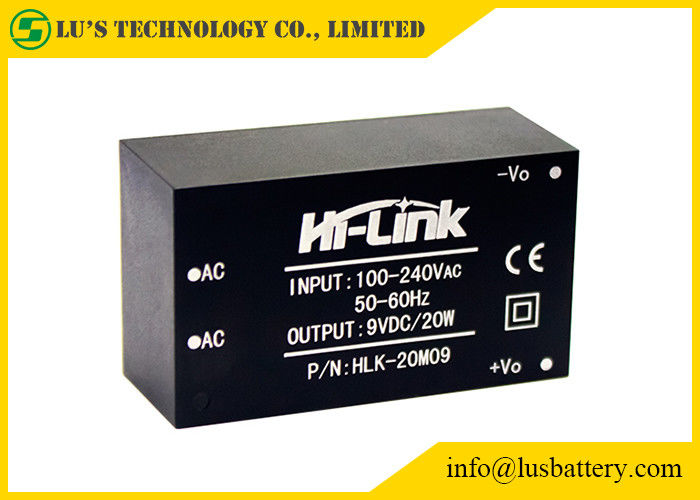

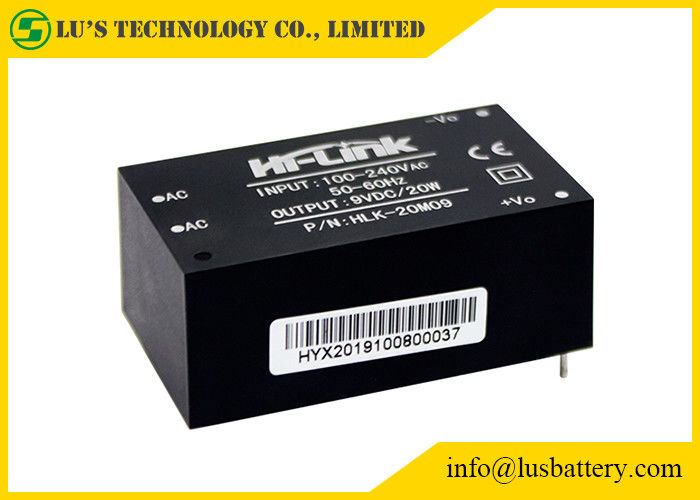

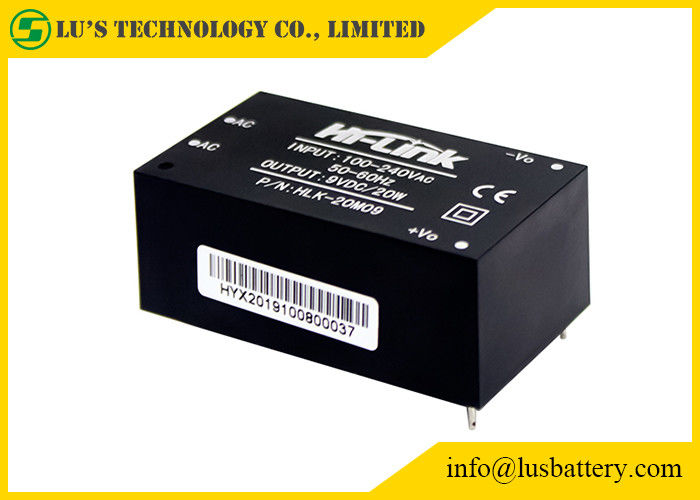

MINI caratteristica del hlk 20m09 dell'alimentazione elettrica 9V/2200mA:
Input
Uscita:
| Oggetti | Parametri tecnici | Unità | Note |
| Tensione a vuoto della potenza nominale | 9±0.1 | VCC | |
| Tensione in uscita tated pieno carico | 9±0.2 | VCC | |
| Corrente d'uscita massima di periodo ridotto | ≥2300 | mA | |
| Corrente d'uscita massimo di molto tempo | 2200 | mA | |
| Regolazione del voltaggio | ±0.2 | % | |
| Regolamento del carico | ±0.5 | % | |
| Efficienza introdotta di bassa tensione | Vin=115Vac, uscita load≥80 pieno | % | |
| Efficienza ad alta tensione introdotta | Vin=230Vac, uscita load≥82 pieno | % | |
| Ondulazione dell'uscita e rumore (mVp-p) | ≤150 ha valutato la tensione in ingresso, pieno carico dell'uscita. Con la prova dell'oscilloscopio di larghezza di banda 20MHz, del lato 10uF del carico e di capacità 0.1uF | sistemi MV | |
| La commutazione inserita/disinserita oltrepassa l'ampiezza | (Tensione in ingresso stimata, uscita più il carico di 10%) ≤5 | %Vo | |
| Protezione di sovracorrente dell'uscita | 110-150% del carico dell'uscita massima | ||
| Protezione di cortocircuito dell'uscita | Cortocircuito diretto nell'uscita normale e nel ritorno automatico all'operazione normale dopo rimozione del cortocircuito | NO--danno all'intero dispositivo |
| Modello NO. | Dimensione (millimetri) | Peso (g) | (w) potenza di uscita | Tensione in uscita (v) | Corrente d'uscita (mA) | Efficienza % (TIPO) |
| HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3,3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
| HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |
ALIMENTAZIONE ELETTRICA del PWB di CC di CA 20W:
