Dettagli:
|
| Dimensione: | 56*40mm | Protezione di temperatura di IC: | sì |
|---|---|---|---|
| Campioni: | disponibile | Batteria: | 18650 / 26650/32700 |
| Numero del pezzo: | LUS-PCM7S26A | Funzione dell'OEM: | Benvenuto |
| Evidenziare: | Modulo di circuito astuto di protezione del PCM,modulo di circuito di protezione del PCM 25.9V,26A 7s Li Ion BMS |
||

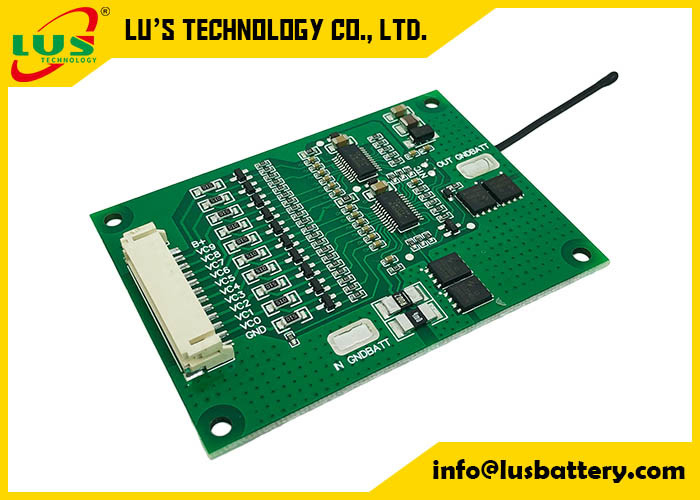

PCM astuto della batteria del PCM 7s 12A dello Li-ione BMS 25.9V per il PCM 26A del PWB BMS 7S dei pacchetti 7S26A della batteria dello Li-ione
Nome di prodotto: Modulo di circuito di protezione
Modello No: PCM7S26A
Per i pacchetti dello litio-ione 7S/batteria polimero/LiFePo4 del litio
Batteria al litio cilindrica (Li-ione)
Batteria prismatica del polimero del litio (Li-Po)
Caratteristica:
circuito 1.Protection per il pacchetto della batteria dello Li-ione e del Li-polimero di 25.9V 7S;
2.BMS fa domanda per la batteria di Li-ion/Li-polymer in serie;
3.To impediscono i pacchetti della batteria sovraccarico, overdischarge, più corrente, sopra la temperatura, cortocircuito;
equilibrio delle cellule 4.With/funzione di equilibrio;
5.Compatible con sia lo Li-ione che le cellule del Li-polimero.
impianti d'equilibratura di funzione 6.How? dopo che il pacchetto della batteria completamente è caricato. Il PCM individuerà la tensione di ogni cellule e sistemerà il più alta tensione giù finché altre cellule non raggiungano lo stesso livello di tensione. Di conseguenza, aiuta le cellule ha tempo di impiego più lungo.
Specificazione (il criterio può essere regolabile come custominzed):
| Modello: PCM07025-V1.0 | ||
| PARAMETRO | Criterio | |
| Tensione | Tensione di carica | CC: 29.4V CC/CV |
| Tensione dell'equilibrio per l'unicellulare | 4.125±0.025V | |
| Corrente | Equilibrio corrente per l'unicellulare | 80±5mA |
| Consumo corrente | ≤25μA | |
| Corrente di carica continua massima | 12A | |
| Corrente di dispersione continua massima | 26A | |
| Sopra protezione della tassa | Sopra tensione di rilevazione della tassa per l'unicellulare | 4.25±0.025V |
| Durante tempo di ritardo della tassa | 800mS~1200mS | |
| Sopra tensione del rilascio della tassa per l'unicellulare | 4.15±0.05V | |
| Sopra protezione di scarico | Sopra tensione di rilevazione di scarico per l'unicellulare | 2.80±0.03V |
| Durante tempo di ritardo di rilevazione di scarico | 800~1200mS | |
| Sopra tensione del rilascio di scarico per l'unicellulare | 3.0±0.025V | |
| Sopra protezione corrente | Protezione di sovracorrente della tassa | 13.33A±10% |
| Ritardo di sovracorrente della tassa | 400~600mS | |
| Scarichi la sovracorrente protection1 | 33.33A±10% | |
| Ritardo time1 di rilevazione | 700~1300mS | |
| Scarichi la sovracorrente protection2 | 66.66A±20% | |
| Ritardo time2 di rilevazione | 70~130mS | |
| Stato del rilascio | Tagli il carico, recupero automatico | |
| Breve protezione | Stato di rilevazione | Cortocircuito esteriore |
| Tempo di ritardo di rilevazione | 160~240uS | |
| Stato del rilascio | Tagli il carico, recupero automatico | |
| Resistenza | Circuiti di protezione (MOSFET) | ≤1.67mΩ |
| Temperatura | Gamma di temperatura di funzionamento | -25~+70℃ |
| Gamma di temperature di stoccaggio | -40~+125℃ | |
| Tassa sopra la temperatura | 48.5℃±5℃ | |
| Tassa alla temperatura | -5℃±5℃ | |
| Scarico sopra la temperatura | 70℃±5℃ | |
| Scarico alla temperatura | -25℃±5℃ | |
7S12A circuito comune del porto del pacchetto del PCM del PWB dell'equilibrio BMS del bordo W di protezione della batteria al litio dello Li-ione del PCM 7S26A 18650 Lipo:
Funzione:
Individui e protegga la batteria da sovraccarico, sovra--dicharge, cortocircuito di sovracorrente
, temperatura che individua protezione e auotmatically funzione dell'equilibrio di tensione.
Configurazione con i componenti elettronici di qualità superiore (IC di qualità superiore e MOSFET), struttura semplice
la progettazione lo lascerà ha più prestazione di funzionamento stabile di qualità, l'applicazione flessibile (può essere usata per di meno
la batteria di serie lasciando alcuni perni di collegamento allo stato vuoto), serie completa di misure della protezione la ha lasciata funziona bene
senza qualsiasi infulence dagli incidenti inattesi esterni.
Circa i vostri prodotti, appena dicaci le cellule relative di tensione A corrente o attrezzatura ecc,
aiuteremo al recomment i prodotti più adatti per voi. o progettiamo per voi!
