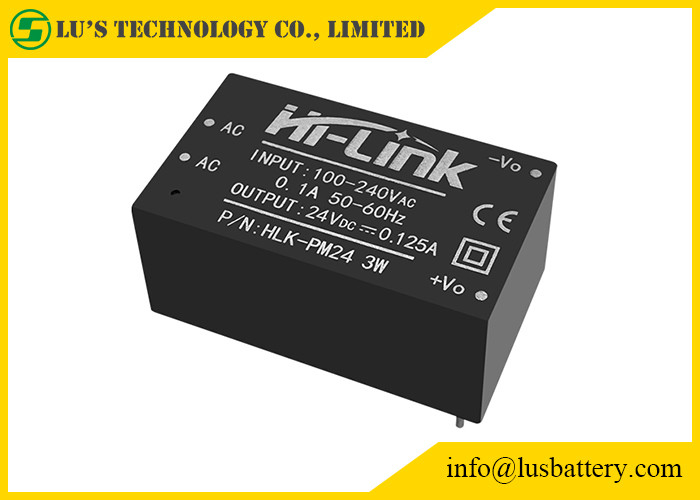

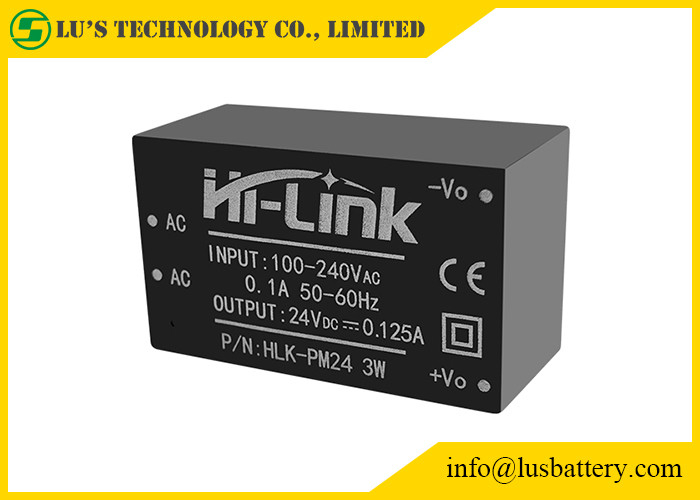

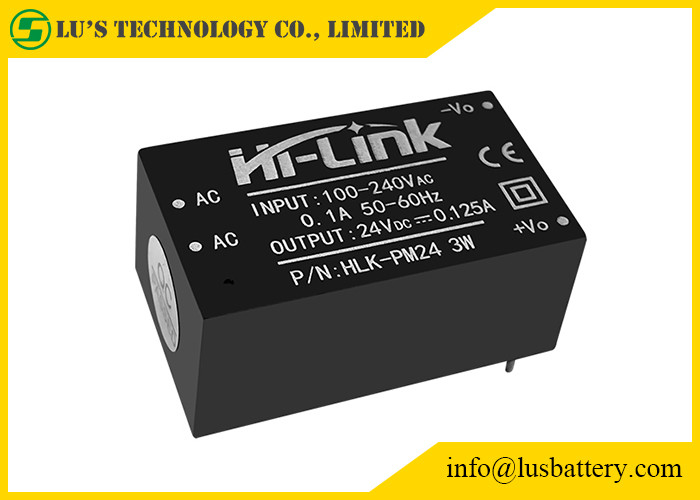

Modulo isolato del convertitore di potere dei convertitori 3W 24V HLK-PM24 di AC/DC 3W 24V 125mA
Caratteristiche di prodotto
1). UL di raduno, requisiti del CE
2). Ultrasottile, ultra-piccolo
3). Tutto l'input di tensione (CA: 90 ~ 264V)
4). Ondulazione ed a basso rumore bassi
5). Sovraccarico dell'uscita e protezione di cortocircuito
6). Alta efficienza, densità di alto potere
7). Il prodotto è destinato per soddisfare le richieste della prova della sicurezza e di contabilità elettromagnetica
8). Basso consumo energetico, protezione dell'ambiente, perdita a vuoto <0>
9).100% carichi che invecchiano e che provano
10)perio della garanzia da .1 anni
Caratteristica
Oggetti |
Parametri tecnici |
Unità |
Note |
Tensione a vuoto della potenza nominale |
24.0±0.1 |
VCC |
|
Tensione in uscita tated pieno carico |
24.0±0.2 |
VCC |
|
Corrente d'uscita massima di periodo ridotto |
≥220 |
mA |
|
Corrente d'uscita massimo di molto tempo |
125 |
mA |
|
Regolazione del voltaggio |
±0.2 |
% |
|
Regolamento del carico |
±0.5 |
% |
|
Efficienza introdotta di bassa tensione |
Vin=115Vac, uscita load≥73 pieno |
% |
|
Efficienza ad alta tensione introdotta |
3Vin=230Vac, uscita load≥73 pieno |
% |
|
Ondulazione dell'uscita e rumore (mVp-p) |
≤150 ha valutato la tensione in ingresso, pieno carico dell'uscita. Con la prova dell'oscilloscopio di larghezza di banda 20MHz, del lato 10uF del carico e di capacità 0.1uF |
sistemi MV |
|
La commutazione inserita/disinserita oltrepassa l'ampiezza |
(Tensione in ingresso stimata, uscita più il carico di 10%) ≤5 |
%Vo |
|
Protezione di sovracorrente dell'uscita |
Carico massimo 110-130% dell'uscita |
|
|
Protezione di cortocircuito dell'uscita |
Cortocircuito diretto nell'uscita normale e nel ritorno automatico all'operazione normale dopo rimozione del cortocircuito |
|
NO--danno all'intero dispositivo |
Raccomandi i prodotti
Abbiamo molti stili, prego mi contattiamo per più informazioni.
Modello NO. |
Dimensione (millimetri) |
Peso (g) |
(w) potenza di uscita |
Tensione in uscita (v) |
Corrente d'uscita (mA) |
Efficienza % (TIPO) |
HLK-2M03 |
30*16*19 |
18g |
2W |
3,3 |
600 |
69 |
HLK-2M05 |
5 |
400 |
HLK-2M09 |
9 |
230 |
HLK-2M12 |
12 |
170 |
HLK-2M24 |
24 |
84 |
HLK-PM01 |
34*20*15 |
20g |
3W |
5 |
600 |
72 |
HLK-PM03 |
3,3 |
1000 |
HLK-PM09 |
9 |
330 |
HLK-PM12 |
12 |
250 |
HLK-PM24 |
24 |
125 |
HLK-5M03 |
38*23*18 |
32g |
5W |
3,3 |
1500 |
72 |
HLK-5M05 |
5 |
1000 |
HLK-5M09 |
9 |
560 |
HLK-5M12 |
12 |
450 |
HLK-5M24 |
24 |
208 |
HLK-10M03 |
47*28*22 |
40g |
10W |
3,3 |
3000 |
72 |
HLK-10M05 |
5 |
2000 |
HLK-10M09 |
9 |
1100 |
78 |
HLK-10M12 |
12 |
830 |
HLK-10M24 |
24 |
416 |
HLK-12M12 |
50.8*25.4*15 |
80g |
12W |
12 |
1000 |
86 |
HLK-20M05 |
57*33*22.5 |
80g |
20W |
5 |
4000 |
80 |
HLK-20M09 |
9 |
2200 |
HLK-20M12 |
12 |
1666 |
HLK-20M15 |
15 |
1300 |
HLK-20M24 |
24 |
833 |
84 |
HLK-30M05 |
56*32*22.5 |
80g |
30W |
5 |
6000 |
89 |
HLK-30M09 |
9 |
3300 |
90 |
HLK-30M12 |
12 |
2500 |
HLK-30M15 |
15 |
2000 |
HLK-30M24 |
24 |
1250 |
HLK-40M05 |
56*32*22.5 |
80g |
40W |
5 |
8000 |
89 |
HLK-40M09 |
9 |
4400 |
90 |
HLK-40M12 |
12 |
3300 |
HLK-40M15 |
15 |
2600 |
HLK-40M24 |
24 |
1600 |
