Dettagli:
|
Efficienza: | 75% | Tensione in uscita: | 9VDC/5W |
---|---|---|---|
Frequenza dell'uscita: | 50-60Hz | Temperatur di funzionamento: | -25~60 |
Nessuna perdita di carico: | <0> | Tempo di lavoro costante: | >ore 100000c |
Evidenziare: | Alimentazione elettrica di commutazione di 9VDC 5W,Alimentazione elettrica di commutazione dell'ondulazione bassa,il PWB 3000Vac ha montato l'alimentazione elettrica |
220V all'alimentazione elettrica del commutatore di CC di CA dell'uscita di 3.3V 5V 9V 12V 24V 5W 5M09 con il logo su misura
Lista ultra piccola del modulo di potere di serie:
Modello NO. | Dimensione (millimetri) | Peso (g) | (w) potenza di uscita | Tensione in uscita (v) | Corrente d'uscita (mA) | Efficienza % (TIPO) |
HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
HLK-2M05 | 5 | 400 | ||||
HLK-2M09 | 9 | 230 | ||||
HLK-2M12 | 12 | 170 | ||||
HLK-2M24 | 24 | 84 | ||||
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3,3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 | ||||
HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 | ||||
HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
HLK-10M05 | 5 | 2000 | ||||
HLK-10M09 | 9 | 1100 | 78 | |||
HLK-10M12 | 12 | 830 | ||||
HLK-10M24 | 24 | 416 | ||||
HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
HLK-20M09 | 9 | 2200 | ||||
HLK-20M12 | 12 | 1666 | ||||
HLK-20M15 | 15 | 1300 | ||||
HLK-20M24 | 24 | 833 | 84 | |||
HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
HLK-30M09 | 9 | 3300 | 90 | |||
HLK-30M12 | 12 | 2500 | ||||
HLK-30M15 | 15 | 2000 | ||||
HLK-30M24 | 24 | 1250 | ||||
HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
HLK-40M09 | 9 | 4400 | 90 | |||
HLK-40M12 | 12 | 3300 | ||||
HLK-40M15 | 15 | 2600 | ||||
HLK-40M24 | 24 | 1600 |

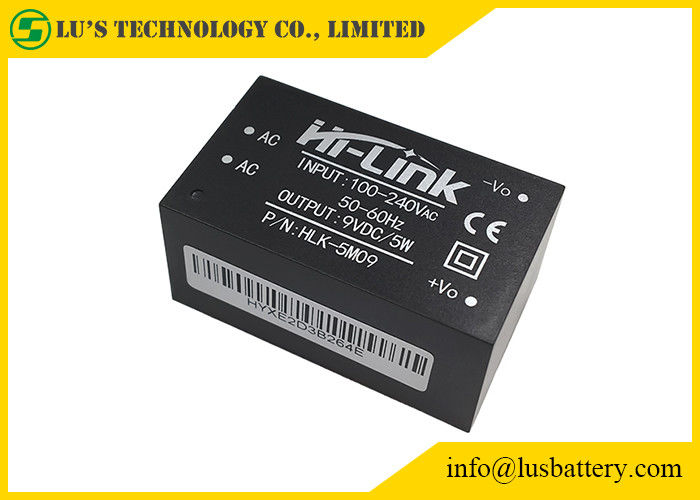

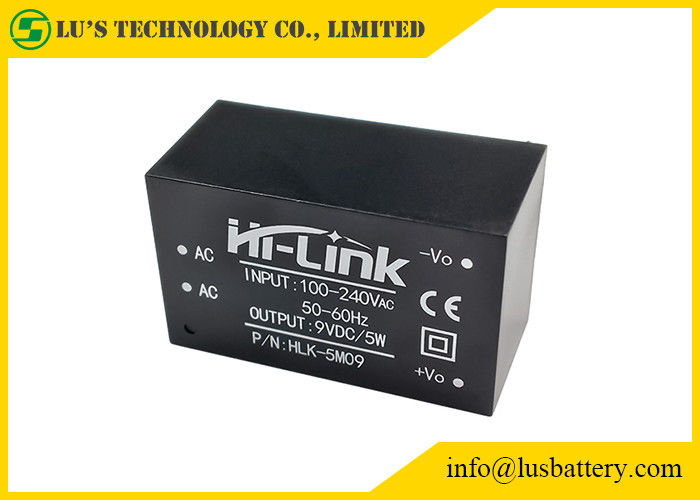

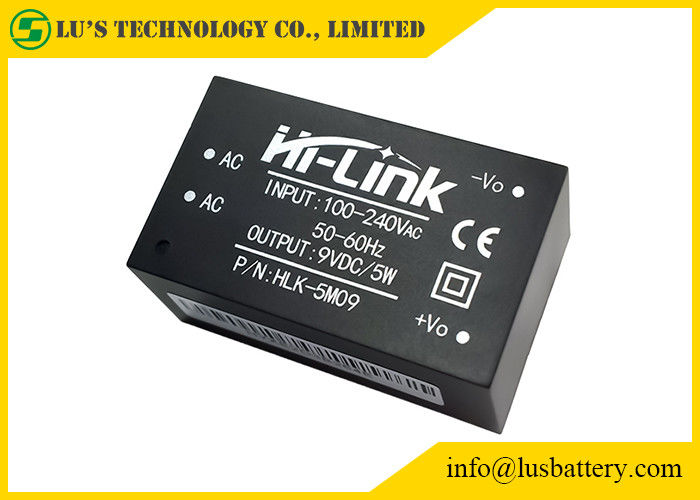

modulo di potere ultra piccolo di serie 5W 5M03/5M05/5M09/5M12/5M24
La ultra-piccola alimentazione elettrica del modulo di serie 5W è un piccolo-volume, rifornimento del odule di corrente continua di CA di alto-efficienza.
Presenta i vantaggi della gamma di tensione in ingresso globale, dell'aumento di bassa temperatura, del basso consumo energetico, dell'alta efficienza, di alta affidabilità e di alto isolamento della sicurezza.
È stato ampiamente usato nella casa astuta, nel controllo di automazione, nell'attrezzatura di comunicazioni, nella strumentazione ed in altre industrie.
Caratteristiche di prodotto
1. Volume ultrasottile, ultra-piccolo, più piccolo;
2. tensione in ingresso universale globale (90~265Vac)
3. basso consumo energetico, protezione dell'ambiente verde, ondulazione bassa<0>
di perdita 4. a vuoto, a basso rumore
5. recupero cortocircuito e di protezione e di auto ad alto rendimento di sovracorrente
6. alta efficienza, densità di alto potere
7. tensione 3000Vac dell'uscita ed introdotta di isolamento
8. 100% invecchiamento e prove del pieno carico
9. l'alta affidabilità, progettazione di lunga vita, orario di lavoro continuo è maggior di 100.000 ore;
10. UL di raduno, requisiti del CE; progettazione per soddisfare richiesta di prova di sicurezza e di contabilità elettromagnetica;
11. Facendo uso di impregnazione di plastica impermeabile rispettosa dell'ambiente di alta qualità, umidità, vibrazione, acqua e
polvere per rispettare le norme IP65
12. Soluzioni economiche, redditizie
13. Lavoro senza circuito esterno
14. periodo di garanzia di qualità di 1 anno
Oggetti | Parametri tecnici | Unità | Note |
Tensione a vuoto della potenza nominale | 9.0±0.1 | VCC | |
Tensione in uscita tated pieno carico | 9.0±0.2 | VCC | |
Corrente d'uscita massima di periodo ridotto | ≥680 | mA | |
Corrente d'uscita massimo di molto tempo | 560 | mA | |
Regolazione del voltaggio | ±0.2 | % | |
Regolamento del carico | ±0.5 | % | |
Efficienza introdotta di bassa tensione | Vin=115Vac, uscita load≥69 pieno | % | |
Efficienza ad alta tensione introdotta | 3Vin=230Vac, uscita load≥70 pieno | % | |
Ondulazione dell'uscita e rumore (mVp-p) | ≤70 ha valutato la tensione in ingresso, pieno carico dell'uscita. Con la prova dell'oscilloscopio di larghezza di banda 20MHz, del lato 10uF del carico e di capacità 0.1uF | sistemi MV | |
La commutazione inserita/disinserita oltrepassa l'ampiezza | (Tensione in ingresso stimata, uscita più il carico di 10%) ≤5 | %Vo | |
Protezione di sovracorrente dell'uscita | Carico massimo 110-150% dell'uscita | ||
Protezione di cortocircuito dell'uscita | Cortocircuito diretto nell'uscita normale e nel ritorno automatico all'operazione normale dopo rimozione del cortocircuito | NO--danno all'intero dispositivo |
