Dettagli:
|
| Nome: | alimentazione elettrica del PWB di CC di CA | Frequenza dell'uscita: | 50/60HZ |
|---|---|---|---|
| Corrente d'uscita: | 1A | Tipo dell'uscita: | Singolo |
| dimensione: | 34*20*15mm | Peso: | 20g |
| Temperatura di funzionamento: | -25~60 | Input: | 90~265Vac |
| Evidenziare: | convertitore di CC di CA di altitudine di 2000m,convertitore di CC di CA di altitudine 106Kpa,Alimentazione elettrica del modulo del PWB HLK-PM03 |
||
|
Oggetti
|
Parametri tecnici
|
Unità
|
Note
|
|
Temperatura di lavoro
|
-25-+60
|
℃
|
|
|
Temperatura di stoccaggio
|
-40-+80
|
℃
|
|
|
Umidità relativa
|
5-95
|
%
|
|
|
Metodi termici
|
Raffreddamento naturale
|
|
|
|
Pressione atmosferica
|
80-106
|
Kpa
|
|
|
Altitudine
|
≤2000
|
m.
|
|
|
Vibrazione
|
Coefficiente 10~500Hz, 2G10min di vibrazione. /1cycle, 60min.each lungo la X, Y, asce di Z
|
|
Requisiti di raduni del trasporto secondario della strada
|

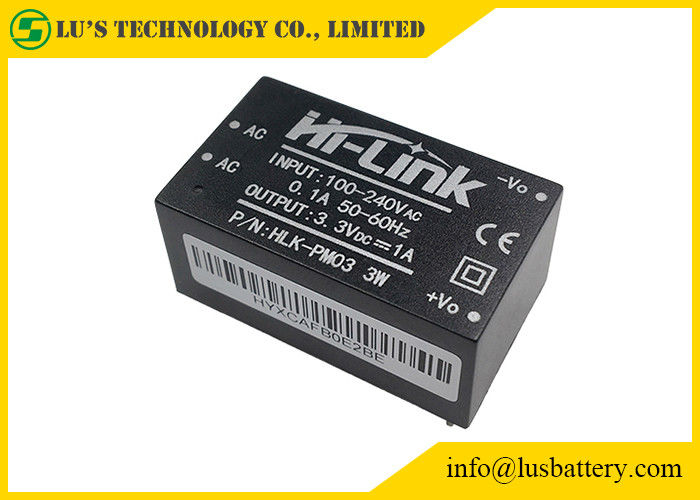

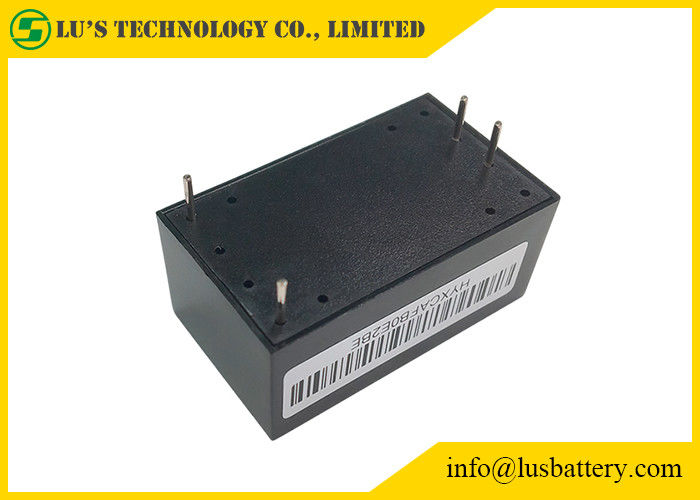

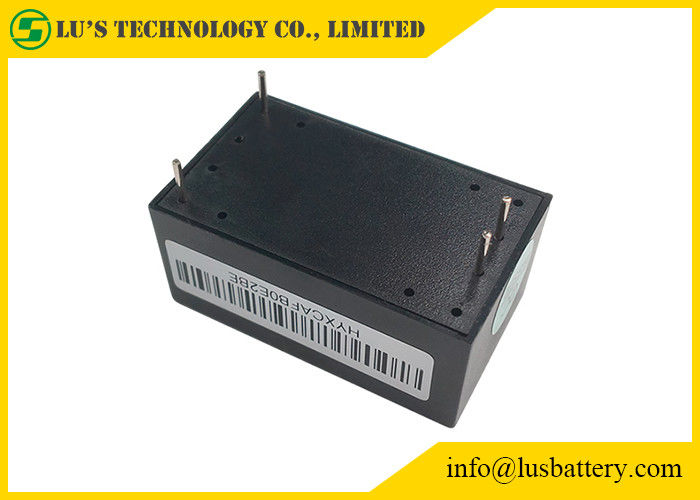

La ultra-piccola alimentazione elettrica del modulo di serie 3W è un piccolo-volume, rifornimento del odule di corrente continua di CA di alto-efficienza.
Presenta i vantaggi della gamma di tensione in ingresso globale, dell'aumento di bassa temperatura, del basso consumo energetico, dell'alta efficienza, di alta affidabilità e di alto isolamento della sicurezza.
È stato ampiamente usato nella casa astuta, nel controllo di automazione, nell'attrezzatura di comunicazioni, nella strumentazione ed in altre industrie.
| Nome dell'oggetto | Criteri tecnici | Unità |
| Tensione in ingresso stimata | 100-240 | VCA |
| Gamma di tensione in ingresso | 90-264 | VCA |
| Corrente di ingresso massima | ≤0.2 | |
| Impulso di corrente di ingresso | ; ≤10 | |
| tensione in ingresso massima | ≤270 | VCA |
| Entri nell'inizio lento | ≤50 | spettrografia di massa |
| Efficienza introdotta di bassa tensione | Vin=110VAc, uscita full-load≥69 | % |
| Efficienza ad alta tensione introdotta | Vin=220VAc, uscita full-load≥70 | % |
| Affidabilità a lungo termine | MTBF≥100,000 | h |
| Tensione della potenza nominale del carico | +3.3±0.1 |
VCC |
| Tensione completa della potenza nominale | +3.3±0.2 |
VCC |
| Corrente d'uscita massima a breve termine | ≥1200 | mA |
| La corrente d'uscita massima a lungo | ≥1000 | mA |
| Voltage Regulation | ±0.2 | % |
| Regolamento del carico | ±0.5 | % |
| Ondulazione e rumore dell'uscita (mVp-p) |
≤70 Tensione in ingresso stimata, pieno carico. Facendo uso di 20MHz della larghezza di banda, Il condensatore 10uF e 0.1uF del lato del carico da provare. |
sistemi MV |
| Il commutatore oltrepassa l'ampiezza | (Tensione in ingresso stimata e carico dell'uscita più 10%) ≤5 | %VO |
| Protezione di sovracorrente dell'uscita | 150-200% del carico massimo dell'uscita | |
| Protezione di cortocircuito dell'uscita | Il cortocircuito diretto all'uscita normale, riprende automaticamente l'operazione normale dopo una rimozione di cortocircuito |
| Oggetti | Parametri tecnici | Unità | Note |
| Tensione a vuoto della potenza nominale | 3.3±0.1 | VCC | |
| Tensione in uscita tated pieno carico | 3.3±0.2 | VCC | |
| Corrente d'uscita massima di periodo ridotto | ≥1100 | mA | |
| Corrente d'uscita massimo di molto tempo | 1000 | mA | |
| Regolazione del voltaggio | ±0.2 | % | |
| Regolamento del carico | ±0.5 | % | |
| Efficienza introdotta di bassa tensione | Vin=115Vac, uscita load≥72 pieno | % | |
| Efficienza ad alta tensione introdotta | Vin=230Vac, uscita load≥72 pieno | % | |
| Ondulazione dell'uscita e rumore (mVp-p) | ≤100 ha valutato la tensione in ingresso, pieno carico dell'uscita. Con la prova dell'oscilloscopio di larghezza di banda 20MHz, del lato 10uF del carico e di capacità 0.1uF | sistemi MV | |
| La commutazione inserita/disinserita oltrepassa l'ampiezza | (Tensione in ingresso stimata, uscita più il carico di 10%) ≤5 | %Vo | |
| Protezione di sovracorrente dell'uscita | Carico massimo 110-150% dell'uscita | ||
| Protezione di cortocircuito dell'uscita | Cortocircuito diretto nell'uscita normale e nel ritorno automatico all'operazione normale dopo rimozione del cortocircuito | NO--danno all'intero dispositivo |
| Modello NO. | Dimensione (millimetri) | Peso (g) | (w) potenza di uscita | Tensione in uscita (v) | Corrente d'uscita (mA) | Efficienza % (TIPO) |
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3,3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 |
