Dettagli:
|
Tensione in uscita: | 24V | Corrente d'uscita: | 0.42A, 416mA |
---|---|---|---|
Tensione in ingresso: | 100-240V, 70-350VDC | Potere stimato: | 90-245 |
Perdita a vuoto: | <0> | LOGO: | Può essere personalizzato |
Evidenziare: | alimentatore in CC di CA 10w,alimentatore in CC di CA 416mA,HLK-10M24 |

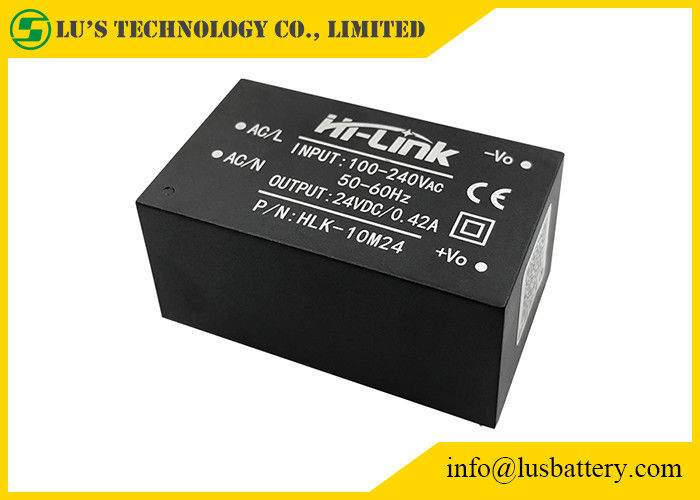

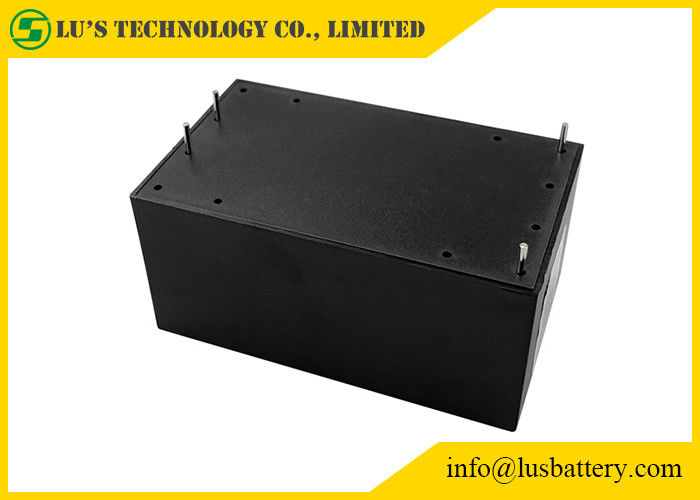

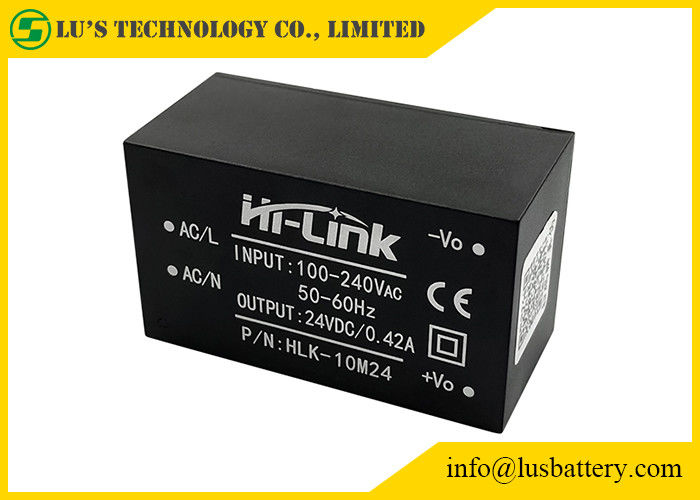

modulo di potere Ultra-compatto 10W:
Modulo di CC 24v di CA per il disegno di commutazione scendere dell'alimentazione elettrica di potere 10W:
CONVERTITORE DI CC DI CA:
Oggetti | Parametri tecnici | Unità | Note |
Tensione a vuoto della potenza nominale | 24±0.1 | VCC | |
Tensione in uscita tated pieno carico | 24±0.2 | VCC | |
Corrente d'uscita massima di periodo ridotto | ≥480 | mA | |
Corrente d'uscita massimo di molto tempo | ≥420 | mA | |
Regolazione del voltaggio | ±2 | % | |
Regolamento del carico | ±0.5 | % | |
Ondulazione dell'uscita e rumore (mVp-p) | ≤70 ha valutato la tensione in ingresso, pieno carico dell'uscita. Con la prova dell'oscilloscopio di larghezza di banda 20MHz, del lato 10uF del carico e di capacità 0.1uF | sistemi MV | |
La commutazione inserita/disinserita oltrepassa l'ampiezza | (Tensione in ingresso stimata, uscita più il carico di 10%) ≤5 | %Vo | |
Protezione di sovracorrente dell'uscita | 110-150% del carico dell'uscita massima | ||
Protezione di cortocircuito dell'uscita | Cortocircuito diretto nell'uscita normale e nel ritorno automatico all'operazione normale dopo rimozione del cortocircuito | NO--danno all'intero dispositivo |
Caratteristiche d'ingresso
(prova al ℃ di temperatura ambiente 20).
Unità tecnica di criteri di nome dell'oggetto
Tensione in ingresso stimata 100-240 VCA
Gamma di tensione in ingresso 90-264 VCA
Corrente di ingresso massima ≤0.2 A
Impulso di corrente di ingresso; ≤10 A
tensione in ingresso massima ≤270 VCA
Entri in spettrografia di massa lenta di inizio ≤50
L'efficienza introdotta Vin=110VAc di bassa tensione, ha prodotto 69% interamente-load≥
Efficienza ad alta tensione introdotta Vin=220VAc, uscita 70% interamente-load≥
Affidabilità a lungo termine MTBF≥100,000 h
Tensione +5±0.1 VCC della potenza nominale del carico
Tensione completa +5±0.2 VCC della potenza nominale
Corrente d'uscita massima a breve termine ≥1000 mA
La corrente d'uscita massima a lungo ≥600 mA
± 0.2% di Voltage Regulation
± 0.5% di regolamento del carico
Ondulazione e rumore dell'uscita
(mVp-p) ≤50
Tensione in ingresso stimata, pieno carico. Facendo uso di 20MHz della larghezza di banda,
Il condensatore 10uF e 0.1uF del lato del carico da provare. sistemi MV
Il commutatore oltrepassa il Vo del ≤ 5% di ampiezza (tensione in ingresso stimata e carico dell'uscita più 10%)
Protezione 150-200% di sovracorrente dell'uscita del carico massimo A dell'uscita
Il cortocircuito diretto della protezione di cortocircuito dell'uscita all'uscita normale, riprende automaticamente l'operazione normale dopo un breve
rimozione del circuito
