Dettagli:
|
Applicazioni: | Potere scendere | Efficienza: | 70% |
---|---|---|---|
potenza: | 10W | Tipo: | LOGICA ICS |
Tensione: | 12V | Corrente: | 0.83A |

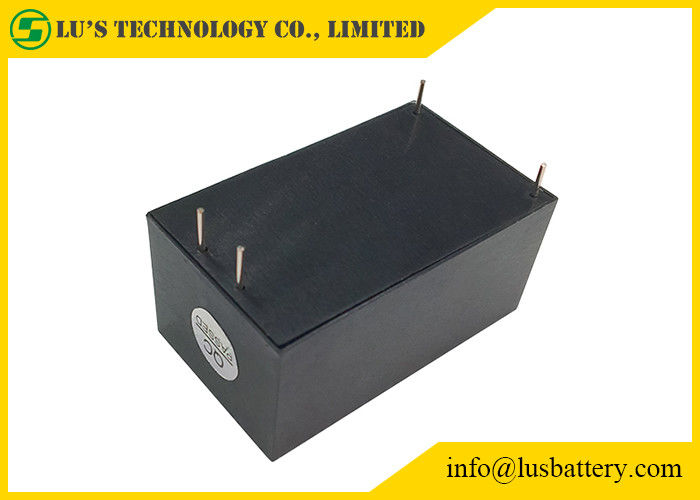

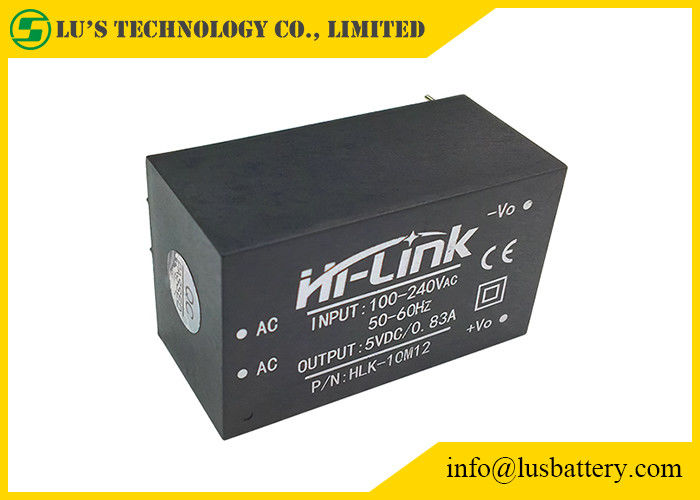

Modello: | HLK-10M12 | ||
Evidenziare: | modulo di corrente continua di CA 10w,modulo di corrente continua di CA 0.83A,HLK-10M12 |
Dettagli:
1. Caratteristiche di prodotto:
1). UL di raduno, requisiti del CE
2). Ultrasottile, ultra-piccolo
3). Tutto l'input di tensione (CA: 90 ~ 264V)
4). Ondulazione ed a basso rumore bassi
5). Sovraccarico dell'uscita e protezione di cortocircuito
6). Alta efficienza, densità di alto potere
7). Il prodotto è destinato per soddisfare le richieste della prova della sicurezza e di contabilità elettromagnetica
8). Basso consumo energetico, protezione dell'ambiente, perdita a vuoto <0>
9).100% carichi che invecchiano e che provano
10)perio della garanzia da .1 anni
2. Stato dell'ambiente
Unità tecnica di criteri di nome dell'oggetto
℃ di temperatura -20-+60 di operazione
℃ di temperatura -40-+80 del deposito
Umidità relativa 5 95%
Modo di raffreddamento che si raffredda tramite la radiazione
Pressione atmosferica 80-106 Kpa
Elevazione ≤2000 m. del livello del mare
Coefficiente 10~500Hz, 2G10min di vibrazione di vibrazione. /1cycle, 60min.each lungo la X, Y, asce di Z
caratteristica 3.Electrical
1. Caratteristiche d'ingresso (prova al ℃ di temperatura ambiente 20).
tems | Parametri tecnici | Unità | Note |
Tensione a vuoto della potenza nominale | 12±0.1 | VCC | |
Tensione in uscita tated pieno carico | 12±0.2 | VCC | |
Corrente d'uscita massima di periodo ridotto | ≥900 | mA | |
Corrente d'uscita massimo di molto tempo | ≥830 | mA | |
Regolazione del voltaggio | ±2 | % | |
Regolamento del carico | ±0.5 | % | |
Ondulazione dell'uscita e rumore (mVp-p) | ≤70 ha valutato la tensione in ingresso, pieno carico dell'uscita. Con la prova dell'oscilloscopio di larghezza di banda 20MHz, del lato 10uF del carico e di capacità 0.1uF | sistemi MV | |
La commutazione inserita/disinserita oltrepassa l'ampiezza | (Tensione in ingresso stimata, uscita più il carico di 10%) ≤5 | %Vo | |
Protezione di sovracorrente dell'uscita | 110-150% del carico dell'uscita massima | ||
Protezione di cortocircuito dell'uscita | Cortocircuito diretto nell'uscita normale e nel ritorno automatico all'operazione normale dopo rimozione del cortocircuito | NO--danno all'intero dispositivo |
caratteristiche 4.Safety:
4,1 prodotti destinati per incontrare UL, requisiti di certificazione di sicurezza del CE.
4,2 sicurezza e compatibilità elettromagnetica
Progettato con l'input dell'UL 0.5A ha certificato l'assicurazione;
Bordo del PWB facendo uso di produzione placcata di rame su due lati del piatto, materiale per il livello di valutazione del fuoco 94-V0;
Norme di sicurezza: Conformità with UL1012, EN60950, UL60950
Tensione dell'isolamento: IO/P-O/P: 2500VAC
Resistenza di isolamento: Io/RH ℃ Ohms/500VDC 25 70% P>/di PO 100M
Conduzione e radiazione: aderisca a EN55011, EN55022 (CISPR22)
Scarica elettrostatica: Livello 4 8kV/15kV en/di IEC 61000-4-2
Immunità di radiazione di rf: L'IEC/en 61000-4-3 vede la nota di applicazione
4,3 progettazione di sicurezza di temperatura
Alla temperatura ambiente, i condensatori di questo potere, la superficie interna della temperatura massima del convertitore principale non supera 90
℃;
La temperatura in superficie massima di Shell non supera il ℃ 60
5. Logo, imballante, trasporto, stoccaggio
5,1 logo
5.1.1 logo del prodotto
Invece dei prodotti identificati con i segni, il suo contenuto in conformità con le norme nazionali, standard industriali.
5.1.2 logo d'imballaggio
I prodotti hanno segnato con il nome del produttore, indirizzo, codice postale, tipo di prodotto, anno fabbricato, mese, il giorno sulla scatola;
La maniglia segnata dell'umidità «,»» «su «con attenzione» ed altri segni del trasporto, tutti i segni sono in conformità con le disposizioni del GB 191.
5,2 imballare
I prodotti sono separati facendo uso della scatola di plastica speciale che imballa, con la funzione antivibrazione e conformemente alle disposizioni di
GB 3873.
5,3 trasporto
i prodotti confezionati possono essere spediti da tutto il servizio del trasporto, là dovrebbero essere tende nel trasporto ed in nessuna eccessiva vibrazione,
impatto, ecc.
5,4 stoccaggio
I prodotti dovrebbero essere immagazzinati conformemente al GB 3873.
