Dettagli:
|

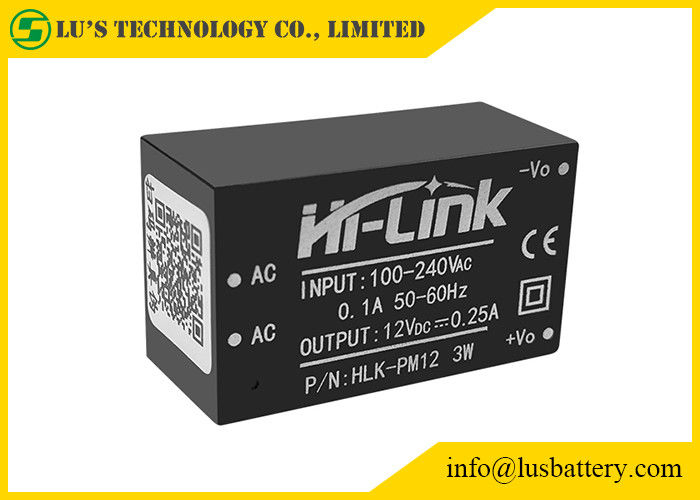

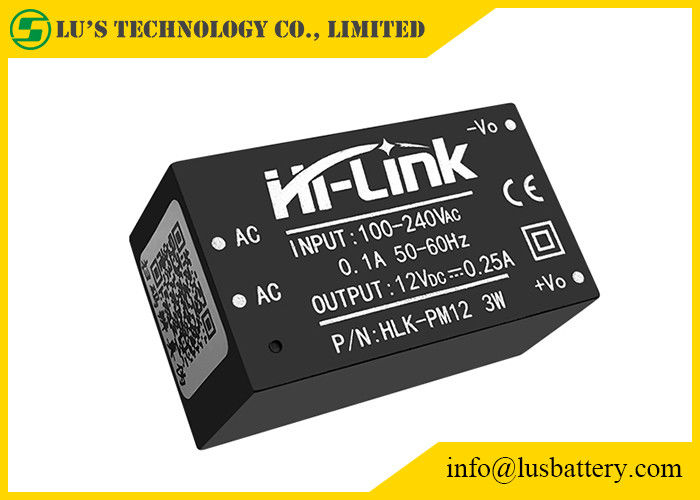

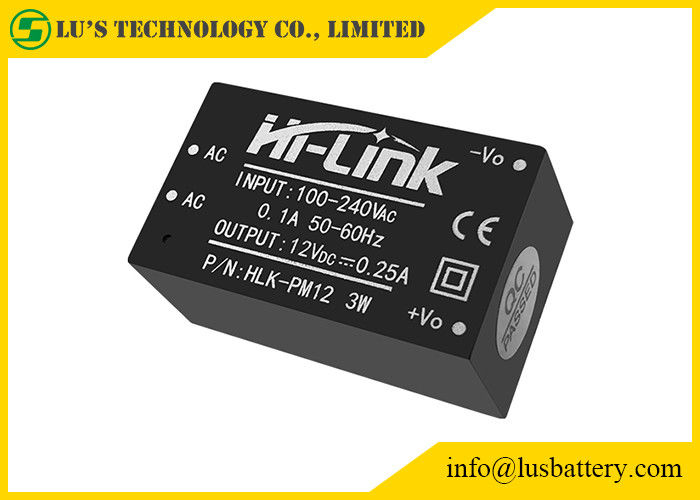

Nome: | modulo di CC di CA | Numero: | HLK-PM12 |
---|---|---|---|
Configurazione: | isolato | Tensione in uscita: | 12V |
Corrente d'uscita: | 250mA | LOGO: | Può essere personalizzato |
Evidenziare: | modulo di potere del supporto del PWB 250mA,modulo di potere del supporto del PWB 3W,HLK-PM12 |
Modello NO. | Dimensione (millimetri) | Peso (g) | (w) potenza di uscita | Tensione in uscita (v) | Corrente d'uscita (mA) | Efficienza % (TIPO) |
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3,3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 |
bordo ultra piccolo del PWB di serie 3W
PM03L/PM01L/PM09L/PM12L/PM15L/PM24L
Oggetti | Parametri tecnici | Unità | Note |
Tensione a vuoto della potenza nominale | 12.0±0.1 | VCC | |
Tensione in uscita tated pieno carico | 12.0±0.2 | VCC | |
Corrente d'uscita massima di periodo ridotto | ≥350 | mA | |
Corrente d'uscita massimo di molto tempo | 250 | mA | |
Regolazione del voltaggio | ±0.2 | % | |
Regolamento del carico | ±0.5 | % | |
Efficienza introdotta di bassa tensione | Vin=115Vac, uscita load≥73 pieno | % | |
Efficienza ad alta tensione introdotta | 3Vin=230Vac, uscita load≥73 pieno | % | |
Ondulazione dell'uscita e rumore (mVp-p) | ≤120 ha valutato la tensione in ingresso, pieno carico dell'uscita. Con la prova dell'oscilloscopio di larghezza di banda 20MHz, del lato 10uF del carico e di capacità 0.1uF | sistemi MV | |
La commutazione inserita/disinserita oltrepassa l'ampiezza | (Tensione in ingresso stimata, uscita più il carico di 10%) ≤5 | %Vo | |
Protezione di sovracorrente dell'uscita | Carico massimo 110-150% dell'uscita | ||
Protezione di cortocircuito dell'uscita | Cortocircuito diretto nell'uscita normale e nel ritorno automatico all'operazione normale dopo rimozione del cortocircuito | NO--danno all'intero dispositivo |
